前言

鈦合金因具有輕質(zhì)、比強(qiáng)度高、耐腐蝕與生物相容性好等特點(diǎn)，被廣泛應(yīng)用于航空航天、海洋工程和生物醫(yī)學(xué)等領(lǐng)域[1-5]。在這些應(yīng)用領(lǐng)域中，鈦合金不可避免地存在摩擦與磨損問題，鈦合金較差的耐磨性會(huì)嚴(yán)重影響其作為工作部件的可靠性與服役壽命。

表面改性技術(shù)是提高鈦合金耐磨性的主要方法，現(xiàn)有表面改性技術(shù)主要包括物理氣相沉積[6]、化學(xué)氣相沉積[7]、噴涂[8]、滲氮[9]、滲碳[10]、微弧氧化[11]等，但是這些技術(shù)通常存在涂層與基材結(jié)合力差、涂層厚度較薄以及苛刻摩擦磨損條件下涂層易剝落等問題[12，13]。而與以上技術(shù)相比，激光熔覆技術(shù)具有制備涂層組織致密且厚度不受限制，涂層與基材結(jié)合強(qiáng)度高、不易剝落等優(yōu)點(diǎn)，廣泛用于提高鈦合金表面的耐磨性。

采用激光熔覆技術(shù)提高鈦合金表面耐磨性的主要方法是在鈦合金表面制備耐磨和自潤滑涂層。在鈦合金表面制備耐磨和自潤滑涂層的過程中，通過調(diào)整熔覆工藝參數(shù)，使得熔覆粉末在激光高溫作用下快速熔化、凝固形成缺陷較少的涂層，因此，激光熔覆工藝是決定涂層耐磨性的重要因素[14]。除此之外，涂層的組分也是影響涂層耐磨性的重要因素。耐磨涂層由硬質(zhì)相和基體相組成，自潤滑涂層由硬質(zhì)相、基體相和自潤滑相組成。硬質(zhì)相能夠提高涂層的硬度進(jìn)而提高涂層耐磨性；基體相能夠提高涂層韌性與潤濕性進(jìn)而提高涂層的綜合性能；自潤滑相則能夠減小涂層摩擦系數(shù)進(jìn)而提高涂層減磨性。因此本文綜述了激光熔覆工藝和涂層組分(硬質(zhì)相、基體相和自潤滑相)特征對涂層耐磨性的影響規(guī)律。

1、激光熔覆工藝對涂層耐磨性的影響

采用激光熔覆技術(shù)制備的耐磨和自潤滑涂層與基體的物理性質(zhì)(彈性模量、熱膨脹系數(shù)、熔點(diǎn)等)存在較大差異，因此涂層易出現(xiàn)裂紋、氣孔等缺陷。合適的激光熔覆工藝可以減少涂層中的各種缺陷，提高涂層的耐磨性。激光熔覆工藝包括熔覆工藝參數(shù)和輔助工藝，熔覆工藝參數(shù)主要包括激光功率、掃描速度、光斑直徑、比能量等參數(shù)。

1.1激光功率

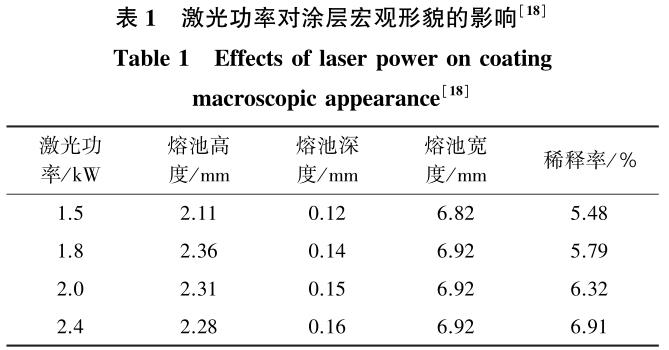

激光功率大小對涂層宏觀形貌、缺陷、組織、硬度有顯著的影響[15-17]。崔愛永等[18]研究了激光功率大小對涂層宏觀形貌的影響(見表1)，由表1可知，涂層的稀釋率、熔池的深度隨著激光功率增大而增大，而涂層的宏觀形貌基本不受激光功率大小的影響。翁飛[19]研究了激光功率對涂層缺陷的影響，發(fā)現(xiàn)較低的激光功率使得熔池中的氣體來不及逸出形成氣孔缺陷；較高的激光功率使得熔覆材料充分熔融、氣孔缺陷減少。

馬永[20]研究了激光功率對涂層組織和硬度的影響，發(fā)現(xiàn)高激光功率使得涂層組織致密、分布均勻、硬度提高。通常情況下，激光功率大小的選擇原則是在保證涂層形貌較為平整、涂層稀釋率低于5％的情況下，盡可能提高激光功率[12]。

1.2掃描速度

掃描速度會(huì)影響熔覆粉末的熔化狀態(tài)，進(jìn)而影響涂層的耐磨性。掃描速度較低時(shí)，熔覆粉末能夠充分熔融；而掃描速度過低則會(huì)導(dǎo)致熔覆粉末過燒、粉末中的合金元素蒸發(fā)；掃描速度過高則會(huì)導(dǎo)致熔覆粉末不能完全熔化[12，16，21]。Ｌｉ等[22]研究了掃描速度對Ｔｉ＋ＴｉＢＣＮ熔覆粉末制備的涂層稀釋率、耐磨性的影響規(guī)律，結(jié)果如圖1所示，隨著掃描速度的增加，涂層的稀釋率降低、顯微硬度先增大后減小，摩擦系數(shù)、磨損質(zhì)量損失和磨損體積先減小后增大，當(dāng)掃描速度為7ｍｍ/ｓ時(shí)，涂層綜合性能最優(yōu)。而譚金花等[23]研究了掃描速度對ＴＣ4＋Ｎｉ60＋ｈ-ＢＮ熔覆粉末制備的涂層的影響規(guī)律，結(jié)果表明掃描速度為10ｍｍ/ｓ的涂層綜合性能最優(yōu)。因此在不同的熔覆粉末體系中，最優(yōu)的掃描速度存在差異。

1.3光斑直徑和比能量

光斑直徑?jīng)Q定了涂層熔池寬度與光斑單位面積上的能量輸入。大光斑直徑可以增加熔池寬度，但降低了能量輸入，而小光斑直徑使得涂層缺陷減少、組織致密，但會(huì)導(dǎo)致激光熔覆時(shí)間增加，不利于激光熔覆技術(shù)的工業(yè)化應(yīng)用[24，25]。

為了研究光斑直徑Ｄ、掃描速度ｖ和激光功率Ｐ三者對涂層的共同作用效果，研究人員提出了比能量Ｅ的概念，比能量Ｅ表示涂層單位面積受到激光照射能量的大小(Ｅ＝Ｐ/ＤＶ)[12]。Ｓｕｉ等[26]研究了比能量對Ｔｉ3Ａｌ復(fù)合ＴｉＮ＋Ｔｉ3ＡｌＮ涂層的影響規(guī)律，結(jié)果表明比能量增加會(huì)提高涂層綜合性能，但涂層稀釋率也會(huì)增加；比能量減小則會(huì)導(dǎo)致涂層組織分布不均勻、缺陷增加；比能量為58.3Ｊ/ｍｍ2時(shí)，涂層氣孔、裂紋缺陷最少、耐磨性能最優(yōu)。但是Ｌｉｕ等[27]研究了比能量對ＴｉＣ＋ＴｉＢ2涂層的影響，結(jié)果表明比能量為45Ｊ/ｍｍ²的涂層耐磨性能最優(yōu)。在不同的熔覆材料體系中，熔覆材料的類型、粉末尺寸存在差異，使得涂層達(dá)到最佳性能所需的能量不同，因此比能量只能在相似的熔覆材料體系中作為參考。

1.4輔助工藝

激光熔覆的輔助工藝包括引入旋轉(zhuǎn)磁場、超聲振動(dòng)和后熱處理等工藝。引入旋轉(zhuǎn)磁場可以減小熔池深度和寬度，而對涂層宏觀形貌、耐磨性的影響較小[28]。合適的超聲振動(dòng)功率可以顯著降低涂層的晶粒尺寸，王維等[29]研究發(fā)現(xiàn)2.2Ｗ的超聲振動(dòng)使得涂層宏觀形貌更加平整，相比無超聲振動(dòng)的涂層，晶粒尺寸減小了約42％。后熱處理工藝可降低涂層的殘余應(yīng)力，同時(shí)提高涂層的斷裂韌性[30-33]。但不同的后熱處理工藝對涂層耐磨性的影響存在差異。Ｌｉ等[31]將激光熔覆制備好的涂層(主要由ＷＣ、Ｗ2Ｃ、α-Ｔｉ、Ｔｉ2Ｎｉ和ＴｉＮｉ組成)進(jìn)行熱處理，在500℃下分別保溫1ｈ和2ｈ，然后在空氣中冷卻，涂層的顯微硬度、耐磨性略有降低。而Ｃｈｅｎ等[32]將制備好的鈦基復(fù)合ＴｉＣ＋ＴｉＢ涂層進(jìn)行熱處理，在不同的溫度(400℃、600℃和800℃)下保溫3ｈ，然后在空氣中冷卻，隨著熱處理溫度升高，涂層的硬度、耐磨性提高。

2、硬質(zhì)相特征對涂層耐磨性的影響

鈦合金表面激光熔覆制備的耐磨涂層通常由硬質(zhì)相與基體相組成。涂層的耐磨性主要由硬質(zhì)相的含量、特征和形成方式?jīng)Q定。硬質(zhì)相的含量占比越高，涂層的耐磨性越好，但硬質(zhì)相含量占比過高會(huì)導(dǎo)致涂層產(chǎn)生大面積裂紋，甚至剝落。在硬質(zhì)相含量受到限制的情況下，硬質(zhì)相的特征與形成方式成為決定涂層耐磨性的關(guān)鍵因素[34-36]。硬質(zhì)相的形成方式有在熔覆粉末中直接添加硬質(zhì)相顆粒和利用激光高溫原位生成硬質(zhì)相2種方法。本文按照硬質(zhì)相形成方式的不同，分別介紹了不同類型硬質(zhì)相對涂層的影響情況。

2.1直接添加硬質(zhì)相

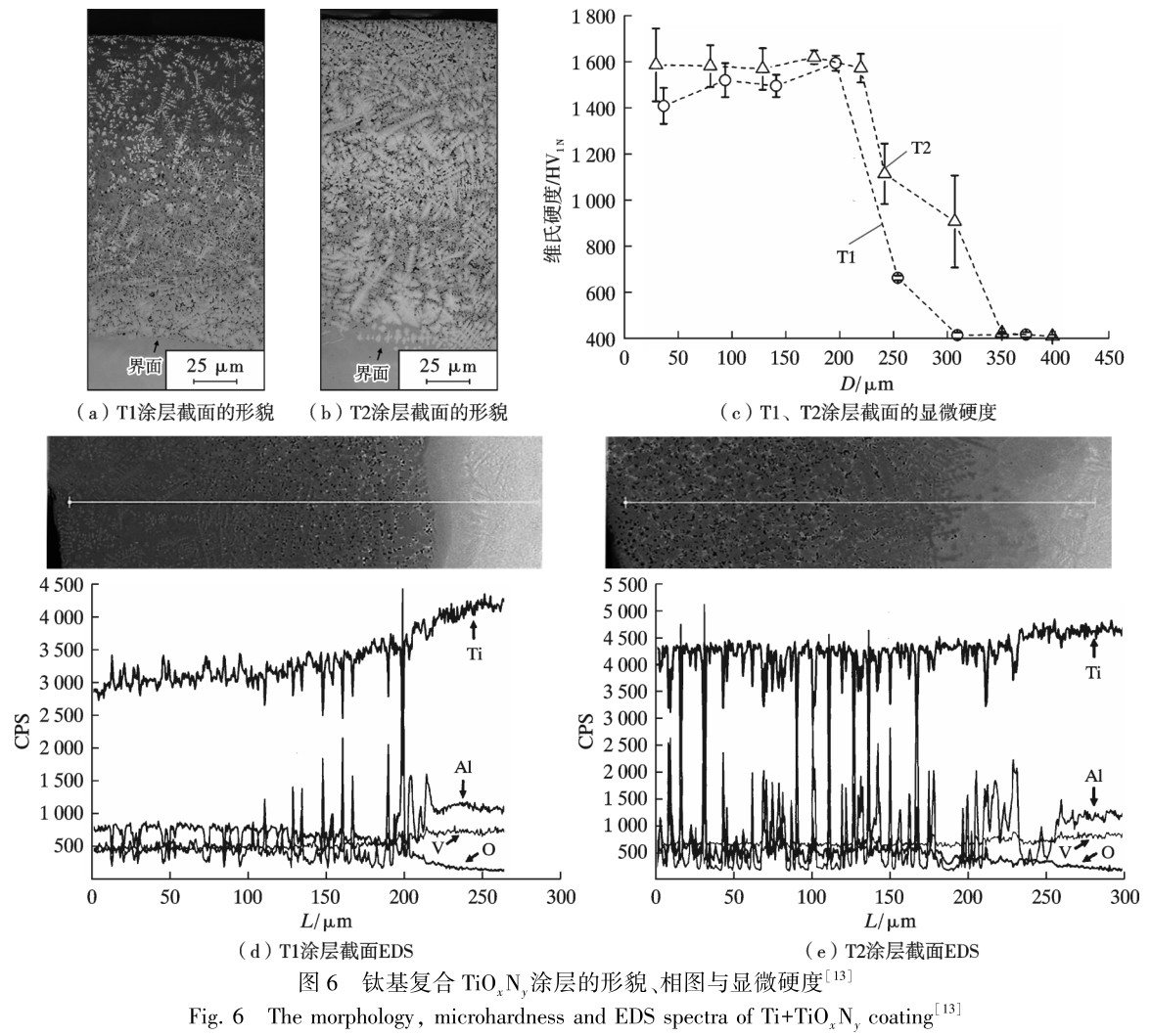

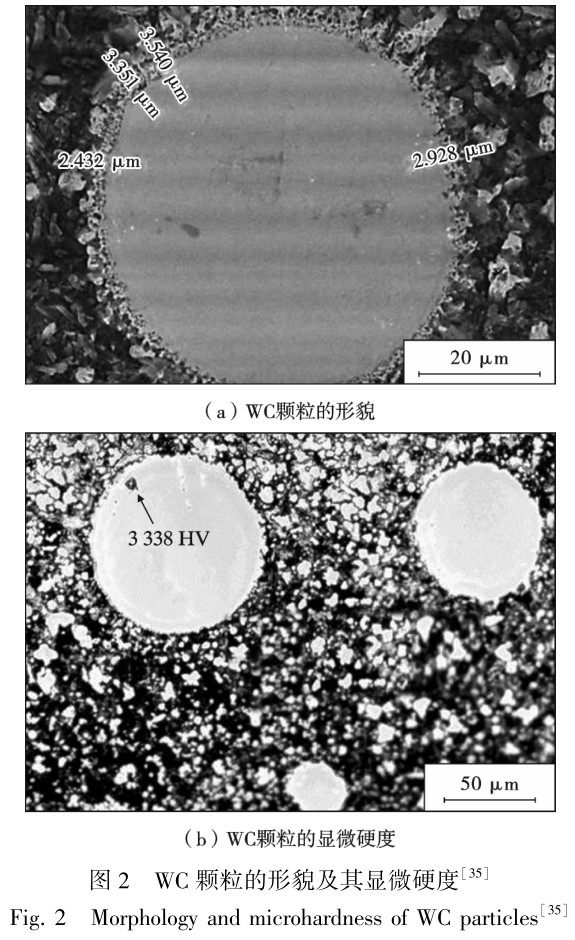

直接添加硬質(zhì)相的方法是直接添加高熔點(diǎn)陶瓷相作為熔覆粉末，在激光熔覆過程中采用較小的激光功率和較高的掃描速度來避免陶瓷相大量分解，激光熔覆結(jié)束后未分解的陶瓷相作為涂層硬質(zhì)相，提高涂層耐磨性。常見的高熔點(diǎn)陶瓷相主要有ｃ-ＢＮ(立方氮化硼)[21，37]、ＷＣ[35]等。Ｓａｍａｒ等[35]選擇ＷＣ＋ＮｉＣｒＢＳｉ粉末進(jìn)行激光熔覆，如圖2所示，涂層中ＷＣ顆粒的顯微硬度高達(dá)3338ＨＶ，顯著提高了涂層的耐磨性，但是ＷＣ顆粒邊緣受激光高溫影響分解產(chǎn)生了許多小顆粒，增大了涂層開裂傾向。

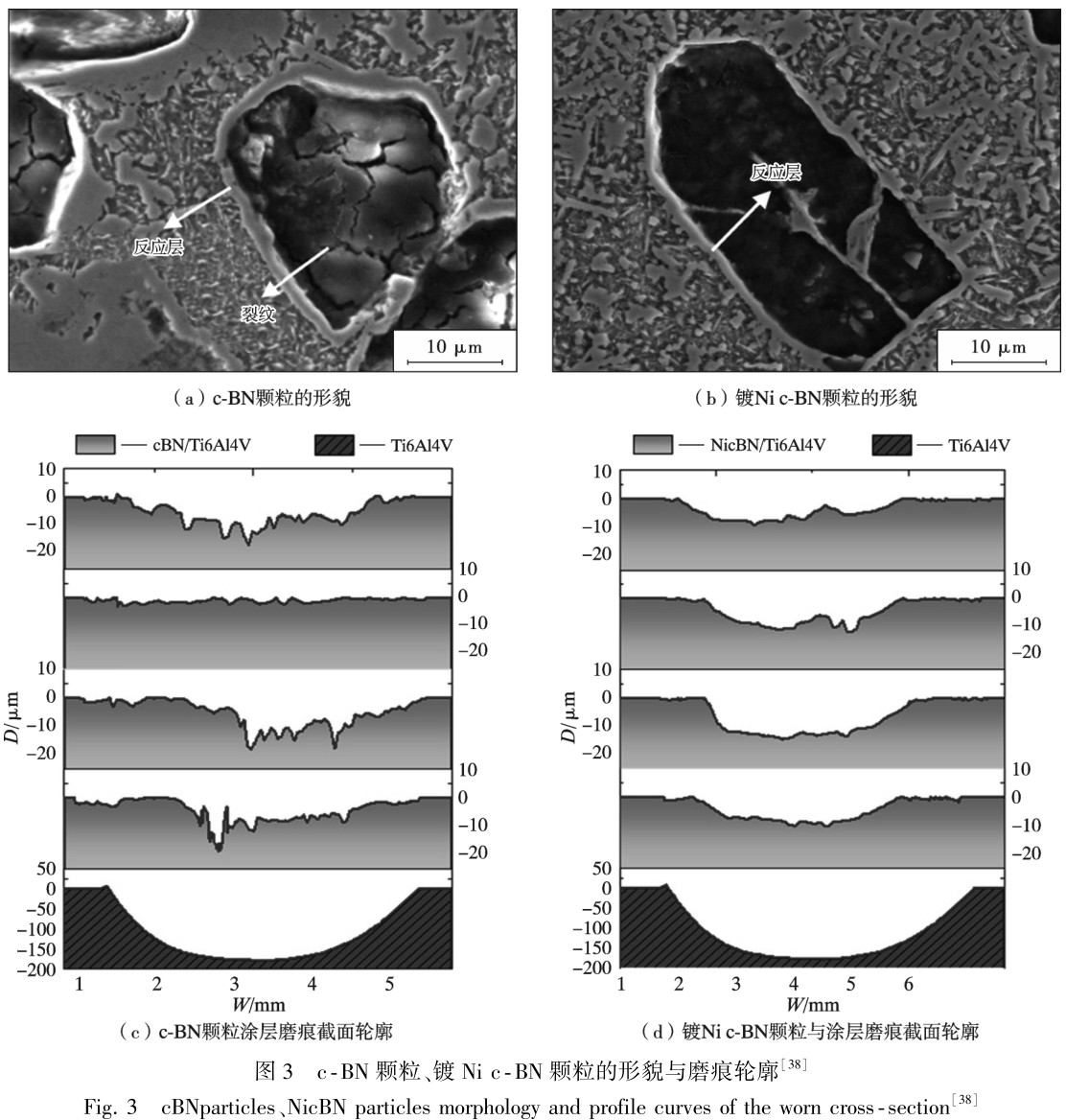

Ｆｕ等[38]采用包覆的方法改善了直接添加硬質(zhì)相在激光高溫作用下容易分解產(chǎn)生裂紋的問題。如圖3所示，無包覆的ｃ-ＢＮ顆粒在激光高溫作用下分解產(chǎn)生裂紋，在干摩擦試驗(yàn)過程中，裂紋導(dǎo)致部分ｃ-ＢＮ顆粒破裂形成磨粒磨損，涂層出現(xiàn)窄而深的磨痕。而采用Ｎｉ包覆ｃ-ＢＮ顆粒的熔覆粉末經(jīng)過激光作用后，ｃ-ＢＮ顆粒幾乎無裂紋產(chǎn)生，涂層的耐磨性顯著提升[38]。

2.2原位生成硼化物陶瓷相

直接添加硬質(zhì)相顆粒的方法易產(chǎn)生裂紋，對硬質(zhì)相顆粒增加包覆層雖然會(huì)減少裂紋的產(chǎn)生，但是存在可包覆材料種類少、成本增加的問題。而采用原位生成的方法則不存在上述問題，原位生成硬質(zhì)相是利用激光高溫作用使得熔覆粉末在熔化狀態(tài)發(fā)生原位反應(yīng)生成硬質(zhì)相。原位生成的硬質(zhì)相主要有硼化物陶瓷相、碳化物陶瓷相、氧化物陶瓷相等。

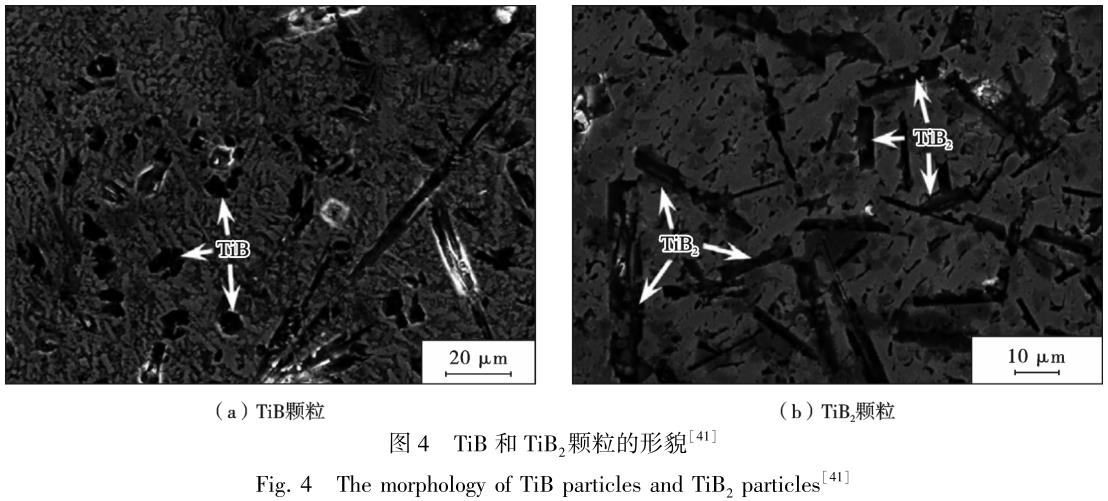

硼化物陶瓷導(dǎo)熱率較高、高溫穩(wěn)定性好，同時(shí)具有高硬耐磨的特點(diǎn)[36]。采用激光熔覆技術(shù)制備的耐磨涂層中硼化物陶瓷相主要為ＴｉＢ2、ＴｉＢ陶瓷相[39，40]。生成ＴｉＢ2、ＴｉＢ陶瓷相的反應(yīng)吉布斯自由能和反應(yīng)生成焓都為負(fù)值且都為放熱反應(yīng)，因此ＴｉＢ2、ＴｉＢ陶瓷相在涂層中一般會(huì)同時(shí)出現(xiàn)，此外生成ＴｉＢ反應(yīng)的吉布斯自由能更低，在反應(yīng)充分的情況下，生成ＴｉＢ的反應(yīng)更容易發(fā)生[41-44]。如圖4所示，ＴｉＢ相形貌趨向六邊形針狀，ＴｉＢ2相形貌趨向六邊形板塊狀[41]。劉頔等[45]制備了以ＴｉＢ、ＴｉＮ為主要硬質(zhì)相的耐磨涂層，干摩擦試驗(yàn)表明ＴｉＢ、ＴｉＮ具有釘扎強(qiáng)化作用而顯著抑制了硬質(zhì)相顆粒的剝落，提高了涂層耐磨性。

2.3原位生成碳化物陶瓷相

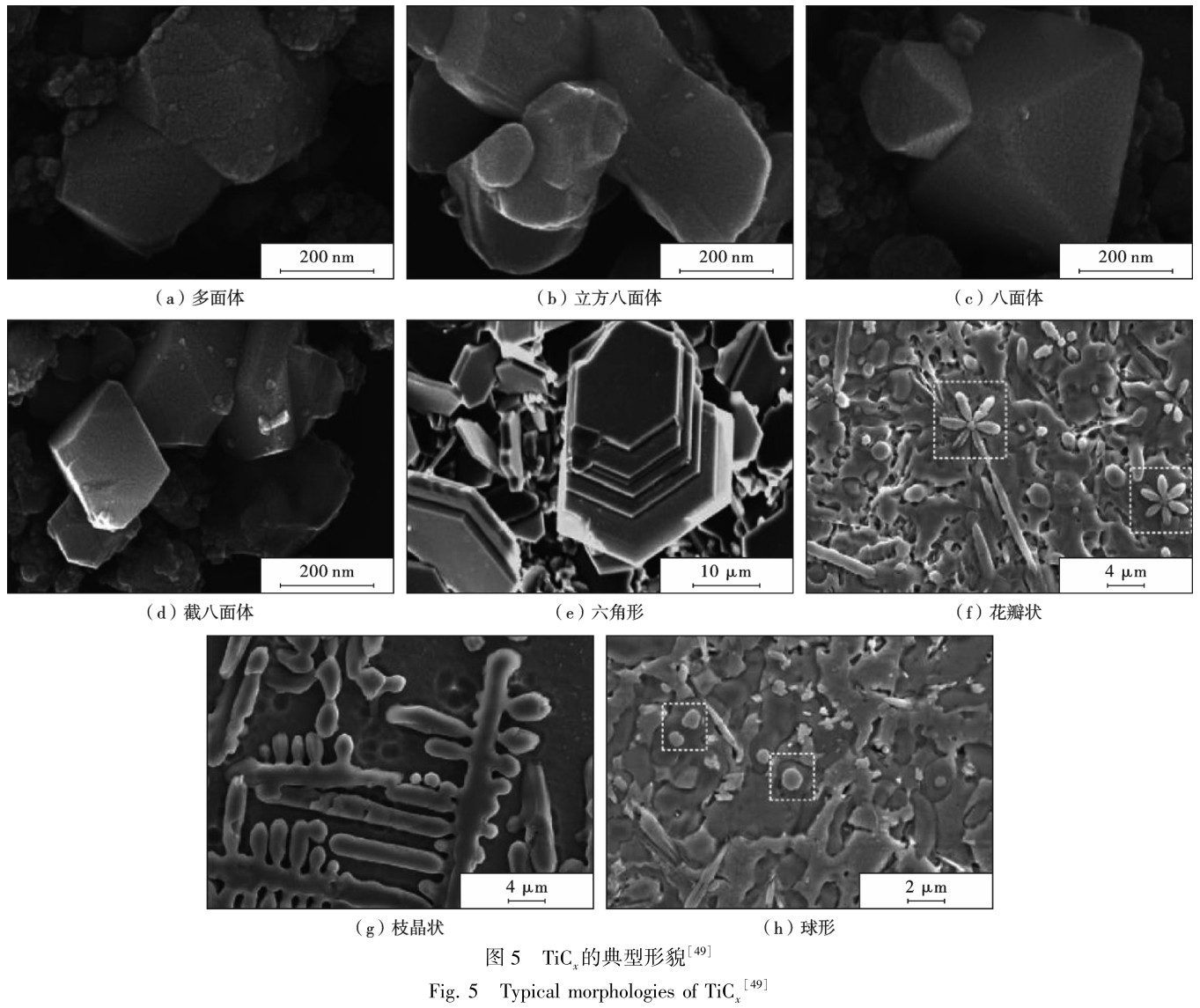

原位生成碳化物陶瓷相主要為(Ｔｉ，Ｗ)Ｃ1-ｘ[46]、ＴｉＣｘ[47]等。在熔覆涂層的形成過程中，當(dāng)熔池中含有鈦、碳和鎢元素時(shí)，碳元素優(yōu)先與鈦元素反應(yīng)生成ＴｉＣｘ，當(dāng)碳元素過飽和時(shí)才會(huì)和鎢元素反應(yīng)生成ＷＣ，然后ＷＣ和ＴｉＣｘ反應(yīng)生成單一固溶體(Ｔｉ，Ｗ)Ｃ1-ｘ，因此(Ｔｉ，Ｗ)Ｃ1-ｘ在涂層中的含量極低，對涂層耐磨性的影響較小[46，48]。ＴｉＣｘ陶瓷硬度高、彈性模量高、熱力學(xué)參數(shù)和物理參數(shù)與鈦合金相近，因此是激光熔覆制備耐磨涂層中應(yīng)用較多的硬質(zhì)相[46]。ＴｉＣｘ是非定計(jì)量比化合物，受激光熔覆工藝快速熔化快速凝固特點(diǎn)的影響，ＴｉＣｘ形貌各異，如圖5所示，ＴｉＣｘ有枝晶狀、花瓣?duì)?、球形或不?guī)則形狀等，但不同形貌的ＴｉＣｘ對涂層耐磨性的影響還缺乏深入的研究[49]。Ｚｈａｏ等[50]制備的以ＴｉＣｘ為硬質(zhì)相的耐磨涂層顯微硬度最高為540ＨＶ。而馬永[20]制備的以ＴｉＢ＋ＴｉＣ為硬質(zhì)相的耐磨涂層顯微硬度最高為1404.6ＨＶ，磨損量相比基體減少了66.67％。ＴｉＣｘ陶瓷作為涂層硬質(zhì)相時(shí)，需要額外添加其他種類的硬質(zhì)相才會(huì)顯著提高涂層的耐磨性。

2.4原位生成氧化物陶瓷相

由于氧化物與液態(tài)金屬的界面能較大，導(dǎo)致大多數(shù)氧化物陶瓷相在涂層中的潤濕性較差，因此激光熔覆原位生成氧化物陶瓷的研究較少，只有一些學(xué)者研究了ＺｒＯ2陶瓷、Ａｌ2Ｏ3陶瓷[51-53]。ＺｒＯ2陶瓷除了具有高強(qiáng)度、高硬度外，還具有消除殘余應(yīng)力的作用[51，54]。羅雅等[51]在ＴＡ15合金表面制備的ＴｉＮｉ＋Ｔｉ2Ｎｉ復(fù)合ＺｒＯ2涂層，涂層顯微硬度最高達(dá)到1070ＨＶ，磨損率遠(yuǎn)低于基體。

此外，超聲振動(dòng)的輔助工藝可降低氧化物潤濕性差帶來的不利影響。Ｗａｎｇ等[52]在激光熔覆過程中增加了超聲振動(dòng)的輔助工藝，制備了含Ａｌ2Ｏ3、Ｗ2(Ｃ，Ｏ)氧化物陶瓷相的涂層，超聲振動(dòng)使得涂層的晶粒細(xì)化，氧化物硬質(zhì)相Ａｌ2Ｏ3、Ｗ2(Ｃ，Ｏ)在涂層中的潤濕性有所改善，涂層平均顯微硬度達(dá)到1029.4ＨＶ，耐磨性能優(yōu)異。

3、基體相特征對涂層耐磨性的影響

在激光熔覆技術(shù)制備的耐磨涂層中，含量占比最高的相為基體相?；w相能夠提高涂層的韌性和潤濕性，避免涂層產(chǎn)生過多裂紋、氣孔等缺陷。耐磨涂層的基體相主要由鈦基、鎳基、鈷基、鋁基及其相互復(fù)合的材料體系形成，因此按照涂層基體相類型，把耐磨涂層分為金屬基復(fù)合陶瓷涂層與金屬間化合物復(fù)合陶瓷涂層。

3.1金屬基體相

金屬基復(fù)合陶瓷涂層的基體相由一種含量占比極高的金屬元素形成。常見的金屬基體相包括鈦基、鎳基、鈷基等，因此金屬基復(fù)合陶瓷涂層又可分為鈦基、鎳基、鈷基復(fù)合陶瓷涂層。鈦基復(fù)合陶瓷涂層的基體相與基材的物理性質(zhì)類似，所以能夠顯著減少涂層的各種缺陷，同時(shí)具有較好的潤濕性[55-57]。常見的鈦基體相由鈦粉在激光熔覆過程中形成，林沛玲等[58]選擇Ｔｉ＋Ｂ粉末制備了鈦基復(fù)合ＴｉＢ陶瓷涂層，顯微硬度偏低(650~770ＨＶ)。而Ｚｈａｏ等[13，59]、Ｌｕ等[60]制備的鈦基復(fù)合ＴｉＯｘ涂層基體相由ＴｉＯ2粉末形成，如圖6所示，涂層組織致密、分布均勻，基材與涂層界面無裂紋，基材中的鋁元素和釩元素?cái)U(kuò)散到了涂層，表明涂層與基材實(shí)現(xiàn)了良好的冶金結(jié)合，硬質(zhì)相ＴｉＯｘ使得涂層平均顯微硬度達(dá)到了1583ＨＶ1Ｎ，涂層磨損率僅是基體磨損率0.1倍。

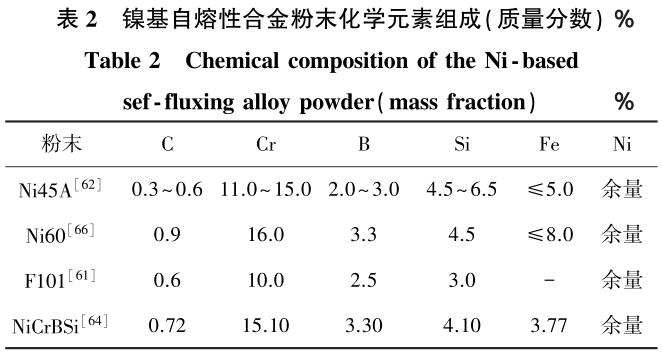

鎳基復(fù)合陶瓷涂層的基體相由鎳基自熔性合金粉末形成。用于激光熔覆的鎳基自熔性合金粉末主要有Ｆ101鎳基合金、Ｎｉ60、Ｎｉ45Ａ、ＮｉＣｒＢＳｉ等粉末[36，61-64]，其化學(xué)元素組成如表2所示。鎳基自熔性合金粉末含有硼、硅等元素，在激光熔覆過程中具有脫氧作用，而提高涂層的潤濕性[36]。鎳基復(fù)合陶瓷涂層的基體相由γ-Ｎｉ組成，γ-Ｎｉ能夠與硅元素、鉻元素、硼化物形成網(wǎng)格狀的枝晶間共晶組織而顯著提高了涂層的耐磨性[65，66]。Ｓａｍａｒ等[35]選擇ＷＣ＋ＮｉＣｒＢＳｉ粉末制備的鎳基復(fù)合ＷＣ＋Ｗ2Ｃ涂層，平均顯微硬度達(dá)到了1384ＨＶ1Ｎ。但鎳基復(fù)合陶瓷涂層中同時(shí)存在少量的金屬間化合物相ＴｉＮｉ，添加適量稀土元素則能夠降低涂層中ＴｉＮｉ相的含量，提高α-Ｔｉ相的含量，降低涂層界面的開裂傾向[61，62]。

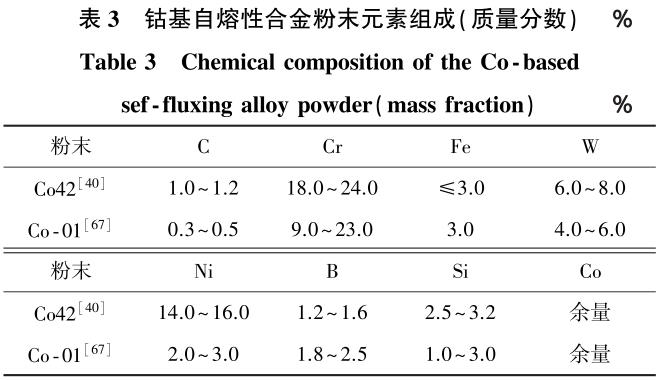

鈷基復(fù)合陶瓷涂層的基體相由鈷基自熔性合金粉末形成。用于激光熔覆的鈷基自熔性合金粉末價(jià)格較高，主要有Ｃｏ42、Ｃｏ-01等合金粉末，其化學(xué)成分如表3所示[40，67]。鈷基復(fù)合陶瓷涂層的基體相主要為γ-Ｎｉ/Ｃｏ固溶體和少量的金屬間化合物ＣｏＴｉ、ＣｏＴｉ2和ＮｉＴｉ[68，69]。γ-Ｎｉ/Ｃｏ固溶體、ＣｏＴｉ、ＣｏＴｉ2和ＮｉＴｉ脆性高，容易導(dǎo)致涂層出現(xiàn)裂紋，同時(shí)提高了涂層在干摩擦過程中出現(xiàn)開裂的概率，降低了涂層的耐磨性[70-74]。

Ｗｅｎｇ等[41，68，69]為解決鈷基體相的脆性問題，采用了添加稀土元素的方法，分別選擇Ｃｏ42＋Ｂ4Ｃ＋ＳｉＣ＋Ｙ2Ｏ3粉末、Ｃｏ42＋Ｂ4Ｃ＋ＣｅＯ2粉末、Ｃｏ42＋ＴｉＮ粉末制備耐磨涂層，結(jié)果表明3種涂層都與基體為冶金結(jié)合方式，涂層中少量的金屬間化合物不會(huì)導(dǎo)致涂層與基材的界面出現(xiàn)裂紋，并且通過添加適量稀土元素Ｙ2Ｏ3和ＣｅＯ2而細(xì)化涂層晶粒、顯著減小涂層內(nèi)的微裂紋數(shù)量，因此含稀土元素的涂層耐磨性能提高。

3.2金屬間化合物基體相

金屬間化合物復(fù)合陶瓷涂層的基體相為金屬間化合物相，這些基體相主要包括Ｔｉ-Ａｌ基、Ｔｉ-Ｎｉ基、Ｃｏ-Ｎｉ基、Ｎｉ-Ａｌ基，因此把金屬間化合物復(fù)合陶瓷涂層分為Ｔｉ-Ａｌ基、Ｔｉ-Ｎｉ基、Ｃｏ-Ｎｉ基金屬間化合物復(fù)合陶瓷涂層。

Ｔｉ-Ａｌ金屬間化合物復(fù)合陶瓷涂層的基體相為Ｔｉ3Ａｌ金屬間化合物，Ｔｉ3Ａｌ金屬間化合物具有低密度、高彈性模量、高屈服強(qiáng)度、良好的導(dǎo)熱性和在高溫下形成致密氧化膜提高抗氧化性等優(yōu)點(diǎn)，但也存在韌性差、室溫延展性差、對微裂紋敏感的缺點(diǎn)[75-77]。Ｔｉ-Ａｌ金屬間化合物的優(yōu)點(diǎn)使得涂層具有較高的硬度與耐磨性，但韌性差的Ｔｉ-Ａｌ金屬間化合物使得涂層不可避免地存在裂紋，即使在熔覆粉末中添加適量稀土元素也難以完全消除，如Ｌｉ等[78]在熔覆粉末中添加Ｙ2Ｏ3，成功制備了Ｔｉ3Ａｌ金屬間化合物復(fù)合陶瓷涂層，顯微硬度在1250~1400ＨＶ2Ｎ之間，但涂層依然存在許多微觀裂紋。

Ｔｉ-Ｎｉ基金屬間化合物復(fù)合陶瓷涂層的基體相為ＴｉＮｉ、Ｔｉ2Ｎｉ相，ＴｉＮｉ、Ｔｉ2Ｎｉ金屬間化合物具有較好的硬度與耐磨性[79]。當(dāng)熔覆粉末中Ｔｉ含量較多時(shí)，涂層基體相為枝晶狀Ｔｉ2Ｎｉ，當(dāng)Ｎｉ含量較多時(shí)，涂層基體相為ＴｉＮｉ[80]。ＴｉＮｉ和Ｔｉ2Ｎｉ與其他金屬間化合物相比，并未表現(xiàn)出明顯的脆性，以ＴｉＮｉ和Ｔｉ2Ｎｉ物相為主的涂層無明顯裂紋存在，組織較為致密，涂層與基體結(jié)合良好，但與Ｔｉ-Ａｌ金屬間化合物復(fù)合陶瓷涂層相比，涂層硬度較低(580~900ＨＶ)[34，80]。

此外還有研究較少的Ｃｏ-Ｎｉ、Ｎｉ-Ａｌ金屬間化合物基體相。Ｃｏ-Ｎｉ金屬間化合物基體相在形成過程中會(huì)同時(shí)生成與基材物理物理性質(zhì)、熱力學(xué)性質(zhì)差異較大Ｃｏ-Ｔｉ相，導(dǎo)致涂層和基材的界面處產(chǎn)生裂紋[81]。Ｎｉ-Ａｌ基金屬間化合物基體相具有高溫抗氧化與耐磨的優(yōu)點(diǎn)，但存在溫室脆性大的缺點(diǎn)[82]。

3.3不同基體相形成的涂層耐磨性能對比

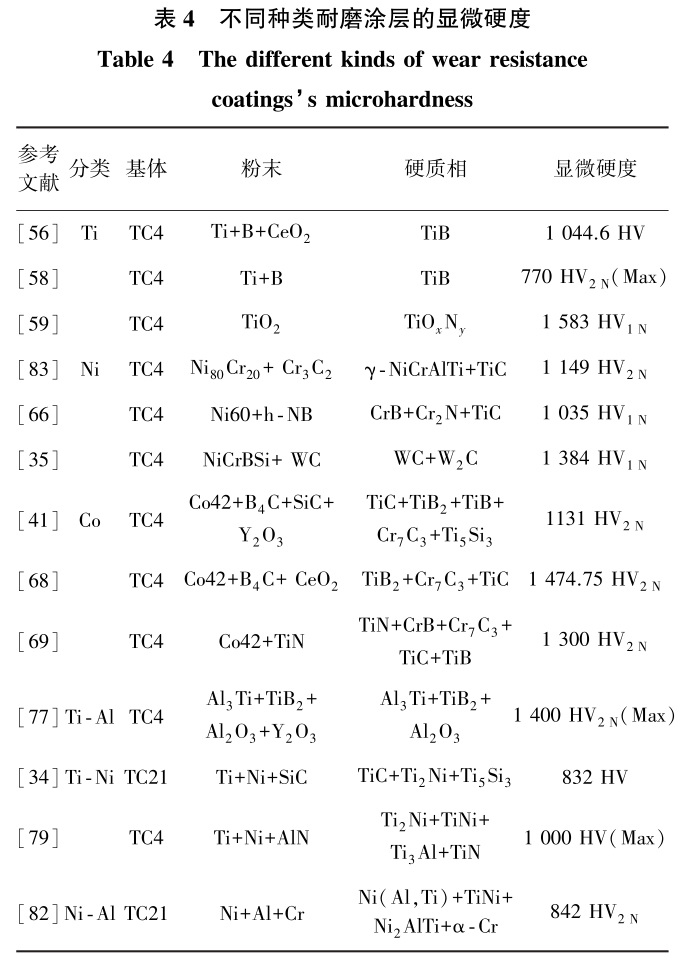

由于不同學(xué)者在測試涂層耐磨性能時(shí)采用了不同的摩擦試驗(yàn)條件(摩擦方式、摩擦副材質(zhì)、載荷、摩擦?xí)r間等)，因此他們制備的耐磨涂層無法直接利用磨損率、摩擦系數(shù)等試驗(yàn)結(jié)果進(jìn)行比較。而顯微硬度在一定程度上可反映涂層的耐磨性能，因此對不同種類耐磨涂層的顯微硬度進(jìn)行了整理總結(jié)，如表4所示。

4、自潤滑相特征對涂層耐磨性的影響

采用激光熔覆技術(shù)制備的自潤滑涂層以耐磨涂層的組分為基礎(chǔ)并增加了自潤滑相，因此與耐磨涂層相比，自潤滑涂層的摩擦系數(shù)更低。

4.1形成自潤滑相的材料

采用激光熔覆技術(shù)制備的自潤滑涂層中，一些常見的固體潤滑材料用于在激光熔覆過程中形成自潤滑相，主要包括石墨烯[84]、六方氮化硼(ｈ-ＢＮ)[66]和各種硫化物[85，86]。石墨烯作為新型二維材料具有強(qiáng)度高、韌性與自潤滑性好的特點(diǎn)[87，88]。ｈ-ＢＮ是具有層狀結(jié)構(gòu)的六方晶系，層與層之間由范德華鍵相連，因此是良好的固體潤滑材料[66，89]。各種硫化物如ＭｏＳ2、ＷＳ2、ＴｉＳ、Ｔｉ2ＳＣ屬于層狀結(jié)構(gòu)、層與層之間容易發(fā)生剪切滑移，在中低溫干摩擦條件下形成轉(zhuǎn)移膜而具有自潤滑效果[85，86]。但上述固體潤滑材料作為熔覆粉末都存在潤濕性差和在激光的高溫作用下容易分解的問題，因此自潤滑相在涂層中的含量較低[85，87-89]。針對固體潤滑材料潤濕性差和易分解的問題，主要有在熔覆粉末中直接添加固體潤滑材料形成自潤滑相和利用激光高溫原位生成自潤滑相2種解決方法。

4.2直接添加自潤滑相

在熔覆粉末中直接添加固體潤滑材料需要采用低激光功率與高掃描速度的熔覆工藝參數(shù)，避免固體潤滑材料在激光熔覆過程中完全分解。石皋蓮等[66]研究了Ｎｉ60＋ｈ-ＢＮ粉末激光熔覆形成的自潤滑涂層，未分解的ｈ-ＢＮ作為自潤滑相，在高溫干摩擦試驗(yàn)條件下，ｈ-ＢＮ顆粒軟化并鋪展形成潤滑轉(zhuǎn)移膜，磨損量相比Ｎｉ60粉末形成的涂層有明顯減少。Ｚｈａｏ等[50]、Ｚｈａｎｇ等[84]選擇鈦＋石墨烯粉末在ＴＣ4合金表面制備自潤滑涂層，在激光熔覆過程中，大部分石墨烯與鈦元素反應(yīng)生成了ＴｉＣ硬質(zhì)相，少量石墨烯在高溫下轉(zhuǎn)化為石墨，少量石墨與未分解的石墨烯組成了自潤滑相。在干摩擦試驗(yàn)中，自潤滑相與涂層表面硬質(zhì)相組成的機(jī)械混合層降低了摩擦副與涂層的接觸應(yīng)力，提高了涂層耐磨性[84]。

4.3原位生成自潤滑相

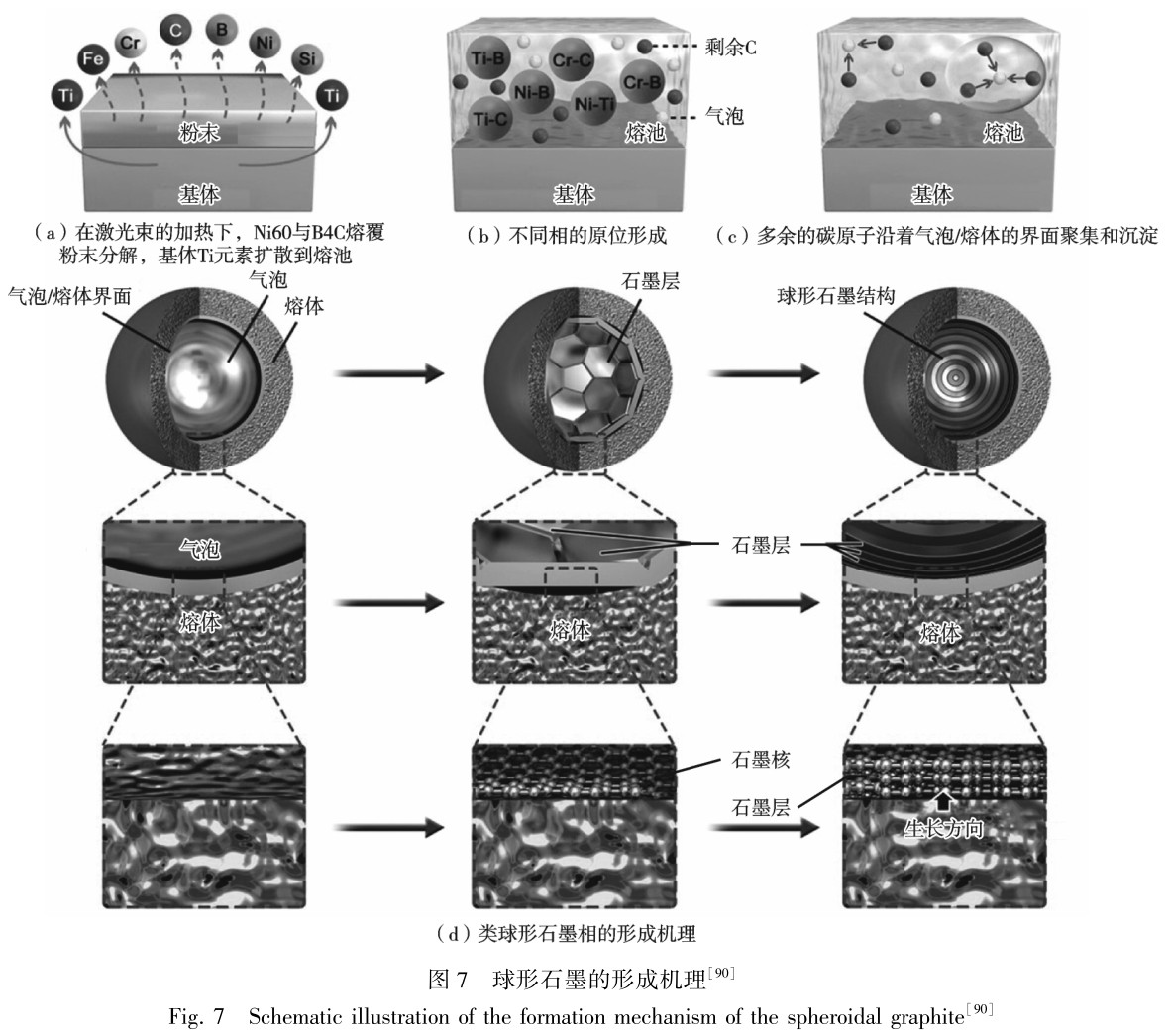

利用激光高溫原位反應(yīng)的自潤滑相含量更高，具有更好的減磨效果。劉秀波等[85]、Ｌｉｕ等[86]以ＮｉＣｒ＋Ｃｒ3Ｃ2＋ＷＳ2粉末制備的涂層原位生成了Ｔｉ2ＳＣ＋ＣｒＳ自潤滑相，在室溫至600℃的摩擦條件下可以形成潤滑轉(zhuǎn)移膜，降低摩擦系數(shù)、磨損率；而以Ｔｉ＋ＴｉＣ＋ＷＳ2粉末原位生成了Ｔｉ2ＳＣ＋ＴｉＳ自潤滑相，涂層在中低溫度下具有不錯(cuò)的自潤滑效果，但在500℃以上自潤滑相會(huì)氧化失效形成氧化膜。

通常石墨烯在激光熔覆過程中會(huì)優(yōu)先與Ｔｉ元素反應(yīng)生成ＴｉＣｘ，因此石墨烯難以作為原位生成的自潤滑相，Ｗｅｎｇ等[90]通過調(diào)整粉末比例、熔覆工藝參數(shù)，采用Ｎｉ60＋Ｂ4Ｃ粉末在ＴＣ4表面進(jìn)行激光熔覆，原位生成了與石墨烯結(jié)構(gòu)類似的球形石墨。在激光熔覆過程中原位生成球形石墨自潤滑相的機(jī)理如圖7所示，鈦元素與碳元素生成ＴｉＣｘ后，多余碳原子沿著氣泡與熔體的界面快速非平衡凝固形成球形石墨，球形石墨使得涂層的摩擦系數(shù)降低、耐磨性顯著提高(涂層耐磨性是基體的43.67倍)[90]。

5、總結(jié)和展望

綜上，鈦合金表面激光熔覆制備耐磨和自潤滑涂層能夠有效解決鈦合金耐磨性差的問題，其中激光熔覆工藝與涂層組分(硬質(zhì)相、基體相、自潤滑相)是決定涂層耐磨性的主要因素。激光熔覆工藝參數(shù)設(shè)定主要采用試錯(cuò)的方法進(jìn)行多次試驗(yàn)確定熔覆工藝參數(shù)；超聲振動(dòng)可顯著減小涂層晶粒尺寸，而對涂層進(jìn)行熱處理則可以有效提高涂層的斷裂韌性。硬質(zhì)相是提高涂層耐磨性的關(guān)鍵因素，采用原位生成法形成的硬質(zhì)相具有無裂紋、硬質(zhì)相邊緣無破碎的小顆粒的優(yōu)點(diǎn)，而被廣泛用于耐磨涂層中硬質(zhì)相的形成。鎳基體相和鈦基體相基具有良好的潤濕性，可顯著減少涂層的裂紋、氣孔缺陷，提高涂層的綜合性能。自潤滑相的形成需要在熔覆粉末中添加能夠原位生成自潤滑相的材料，避免自潤滑相在激光高溫作用下大量分解。為了進(jìn)一步提高激光熔覆技術(shù)制備的耐磨和自潤滑涂層的耐磨性能，今后的研究重點(diǎn)應(yīng)集中在以下幾個(gè)方面。首先，建立能夠綜合考慮各種因素(激光器類型、熔覆粉末類型和尺寸等因素)的數(shù)學(xué)模型用于設(shè)定熔覆工藝參數(shù)，使得涂層耐磨性能達(dá)到最佳。其次，開發(fā)更多的熔覆粉末材料，以解決涂層中硬質(zhì)相和自潤滑相含量占比偏低的問題。最后，深入研究不同熔覆粉末在激光熔覆過程發(fā)生的各種復(fù)雜化學(xué)反應(yīng)，進(jìn)一步提高涂層耐磨性。

[參考文獻(xiàn)]

[1]ＤＩＡＯＹ，ＺＨＡＮＧＫ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｃｏｒｒｏｓｉｏｎｒｅｓ ｉｓｔ-ａｎｃｅｏｆＴＣ2ＴｉａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇｗｉｔｈＴｉ/Ｔｉ Ｃ/ＴｉＢ2ｐｏｗｄｅｒｓ[Ｊ].ＡｐｐｌｉｅｄＳｕｒｆａｃｅＳｃｉｅｎｃｅ，2015，352(15 ):163-168.

[2]ＰＬＯＯＹＲＤ，ＡＫＩＮＬＡＢＩＥＴ.Ａｎａｌｙｓｉｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｏｆｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＭａｔｅｒｉａｌｓＴｏｄａｙ:Ｐｒｏｃｅｅｄｉｎｇｓ，2018，5(9):19594-19603.

[3]ＷＡＮＧＨ，ＬＩＵＱ，ＧＵＯＹ，ｅｔａｌ.ＭｏＦｅ1.5ＣｒＴｉＷＡｌＮｂｘｒ ｅ-ｆｒａｃｔｏｒｙｈｉｇｈ-ｅｎｔｒｏｐｙａｌｌｏｙｃｏａｔｉｎｇｆａｂｒｉｃａｔｅｄ ｂｙｌａｓｅｒｃｌａｄ-ｄｉｎｇ[Ｊ].Ｉｎｔｅｒｍｅｔａｌｌｉｃｓ，2019，115:106613.

[4]ＬＩＵＳＹ，ＹＵＮＧＣ.ＡｄｄｉｔｉｖｅｍａｎｕｆａｃｔｕｒｉｎｇｏｆＴｉ6 Ａｌ4Ｖａｌ-ｌｏｙ:Ａｒｅｖｉｅｗ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2019，164:107552.

[5]宋德軍，牛龍，楊勝利.船舶海水管路鈦合金應(yīng)用技術(shù)研究[Ｊ].稀有金屬材料與工程，2020，49(3):1100-1104.

ＳＯＮＧＤＪ，ＮＩＵＬ，ＹＡＮＧＳＬ.Ｒｅｓｅａｒｃｈｏｎａｐｐｌｉｃａｔｉｏｎｔｅｃｈｎｏｌｏｇｙｏｆｔｉｔａｎｉｕｍａｌｌｏｙｓｉｎｓｅａｗａｔｅｒｐｉｐｅｌｉ ｎｅｓ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2020，49(3):1100 -1104.

[6]ＣＯＳＴＡＭ，ＶＥＮＤＩＴＴＩＭＬ，ＣＩＯＦＦＩＭ，ｅｔａｌ.Ｆａｔｉｇｕｅ ｂｅ-ｈａｖｉｏｒｏｆＰＶＤｃｏａｔｅｄＴｉ-6Ａｌ-4Ｖａｌｌｏｙ[Ｊ].Ｉｎｔｅｒｎ ａｔｉｏｎａｌＪｏｕｒｎａｌｏｆＦａｔｉｇｕｅ，2011，33(6):759-765.

[7]ＺＨＵＹ，ＷＥＩＷ，ＪＩＡＸ，ｅｔａｌ.ＤｅｐｏｓｉｔｉｏｎｏｆＴｉＣｆｉ ｌｍｏｎｔｉ-ｔａｎｉｕｍｆｏｒａｂｒａｓｉｏｎｒｅｓｉｓｔａｎｔｉｍｐｌａｎｔｍａｔｅｒｉａｌｂｙｉｏｎ-ｅｎｈａｎｃｅｄｔｒｉｏｄｅｐｌａｓｍａＣＶＤ[Ｊ].ＡｐｐｌｉｅｄＳｕｒｆａｃｅＳｃｉｅｎｃｅ，2012，262:156-158.

[8]ＲＡＭＡＺＡＮＫ，ＵＲＴＥＫＩＮＬ，ＣＥＹＬＡＮＡ，ｅｔａｌ.Ｔｈｒｅｅｔｙｐｅｓｏｆｃｅｒａｍｉｃｃｏａｔｉｎｇａｐｐｌｉｃａｂｉｌｉｔｙｉｎａｕｔｏｍｏ ｔｉｖｅｉｎｄｕｓｔｒｙｆｏｒｗｅａｒｒｅｓｉｓｔａｎｃｅｐｕｒｐｏｓｅ[Ｊ].ＩｎｄｕｓｔｒｉａｌＬｕｂｒｉｃａｔｉｏｎ＆Ｔｒｉｂｏｌｏｇｙ，2005，57(4):140-144.

[9]ＳＵＮＪ，ＴＯＮＧＷＰ，ＺＵＯＬ，ｅｔａｌ.Ｌｏｗ-ｔｅｍｐｅｒａｔｕｒｅ ｐｌａｓ-ｍａｎｉｔｒｉｄｉｎｇｏｆｔｉｔａｎｉｕｍｌａｙｅｒｏｎＴｉ/Ａｌｃｌａｄｓｈｅｅ ｔ[Ｊ].Ｍａ-ｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2013，47:408-415.

[10]ＬＩＮＹＣ，ＣＨＥＮＨＭ，ＣＨＥＮＹＣ.Ｔｈｅｅｆｆｅｃｔｏｆｄｉｆｆｅｒ ｅｎｔｍｅｔｈｏｄｓｔｏａｄｄｎｉｔｒｏｇｅｎｔｏｔｉｔａｎｉｕｍａｌｌｏｙｓｏｎｔｈｅ ｐｒｏｐｅｒｔｉｅｓｏｆｔｉｔａｎｉｕｍｎｉｔｒｉｄｅｃｌａｄｌａｙｅｒｓ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2014，54:222-229.

[11]ＮＴＯＭＰＲＯＵＧＫＩＤＩＳＶ，ＭＡＲＴＩＮＪ，ＮｏｍｉｎéＡ，ｅｔａｌ.Ｓｅ -ｑｕｅｎｔｉａｌｒｕｎｏｆｔｈｅＰＥＯｐｒｏｃｅｓｓｗｉｔｈｖａｒｉｏｕｓｐｕｌｓ ｅｄｂｉｐｏｌａｒｃｕｒｒｅｎｔｗａｖｅｆｏｒｍｓ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2019，374:713-724.

[12]ＬＩＵＸＢ，ＭＥＮＧＸＪ，ＬＩＵＨＱ，ｅｔａｌ.Ｄｅｖｅｌｏｐｍｅｎｔａｎ ｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆｌａｓｅｒｃｌａｄｈｉｇｈｔｅｍｐｅｒａｔｕｒｅ ｓｅｌｆ-ｌｕｂｒｉｃａ-ｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2014，55:404-409.

[13]ＺＨＡＯＹＴ，ＬＵＭＹ，ＦＡＮＺＱ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ｓａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｗｅａｒ-ｒｅｓｉｓｔａｎｔｔｉｔａｎｉｕ ｍｏｘｉｄｅｃｏａｔ-ｉｎｇｓｄｅｐｏｓｉｔｅｄｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙｕｓｉｎｇｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].Ｊｏｕｒｎａｌｏｆ

ｔｈｅＥｕｒｏｐｅａｎＣｅｒａｍｉｃＳｏｃｉｅｔｙ，40(3):798-810.

[14]李嘉寧.激光熔覆技術(shù)及應(yīng)用[Ｍ].北京:化學(xué)工業(yè)出版社，2016.

ＬＩＪＮ.Ｌａｓｅｒｃｌａｄｄｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄａｐｐｌｉｃａｔｉｏｎ [Ｍ].Ｂｅｉｊｉｎｇ:ＣｈｅｍｉｓｔｒｙＩｎｄｕｓｔｒｙＰｒｅｓｓ，2016.

[15]程成.基于鈦合金表面激光熔覆ＣＢＮ溫度場及熔池特征分析[Ｄ].沈陽:沈陽航空大學(xué)，2015.

ＣＨＥＮＧＣ.Ｔｈｅｔｅｍｐｅｒａｔｕｒｅｆｉｅｌｄａｎｄｔｈｅａｎａｌｙｓｉｓｏ ｆｍｏｌｔｈｎｐｏｏｌｂａｓｅｄｏｎＣＢＮｆｉｌｍｏｆｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎ ｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｄ].Ｓｈｅｎｙａｎｇ:ＳｈｅｎｙａｎｇＡｅｒｏｓｐａｃｅＵｎｉｖｅｒｓｉｔｙ，2015.

[16]劉成來.ＴＣ4鈦合金機(jī)匣裂紋激光熔覆修復(fù)工藝研究[Ｄ].哈爾濱:哈爾濱工業(yè)大學(xué)，2015.

ＬＩＵＣＬ.ＲｅｓｅａｒｃｈｏｎｃｒａｃｋｒｅｐａｉｒｏｆＴＣ4ｃａｓｉｎｇｂｙ ｌａｓｅｒｃｌａｄｉｎｇ[Ｄ].Ｈａｒｂｉｎ:ＨａｒｂｉｎＩｎｓｔｉｔｕｔｅｏｆＴｅｃｈｎｏｌｏｇ ｙ，2015.

[17]鄭亮.鈦合金表面激光熔覆二硅化鉬涂層的組織與性能的研究[Ｄ].上海:上海工程技術(shù)大學(xué)，2016.

ＺＨＥＮＧＬ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＭｏＳｉ2ｃ ｏａｔｉｎｇｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｄ].Ｓｈａｎｇｈａｉ:Ｓｈ ａｎｇｈａｉＵｎｉｖｅｒｓｉｔｙｏｆＥｎｇｉｎｅｅｒｉｎｇＳｃｉｅｎｃｅ，2016.

[18]崔愛永，胡芳友，張忠文，等.鈦合金表面激光熔覆修復(fù)技術(shù)[Ｊ].中國表面工程，2011，24(2):61-64.

ＣＵＩＡＹ，ＨＵＦＹ，ＺＨＡＮＧＺＷ，ｅｔａｌ.Ｔｉｔａｎｉｕｍａｌｌｏｙｌａ -ｓｅｒｃｌａｄｄｉｎｇｒｅｐａｉｒｔｅｃｈｎｉｑｕｅ[Ｊ].ＣｈｉｎａＳｕｒｆａｃｅＥ ｎｇｉｎｅｅｒ-ｉｎｇ，2011，24(2):61-64.

[19]翁飛.鈦合金表面陶瓷強(qiáng)化金屬基復(fù)合激光熔覆層的微觀組織與耐磨性能研究[Ｄ].濟(jì)南:山東大學(xué)，2017.

ＷＥＮＧＦ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅａｒｐｒｏｐｅｒｔｙｏｆｃｅｒａｍ ｉｃｓｒｅ-ｉｎｆｏｒｃｅｄｍｅｔａｌｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｌａｓｅｒｃｌａｄｄｉｎｇｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｄ].Ｊｉｎａｎ:ＳｈａｎｄｏｎｇＵｎｉｖｅｒｓｉｔｙ，2017.

[20]馬永.ＴＣ4鈦合金表面激光熔覆摻Ｙ2Ｏ3復(fù)合涂層的顯微組織和性能[Ｄ].衡陽:南華大學(xué)，2017.

ＭＡＹ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｔｈｅｌａｓｅｒ ｃｌａｄｄｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｄｏｐｅｄｗｉｔｈＹ2Ｏ3ｏｎＴＣ4ｔｉｔａｎｉｕ ｍａｌｌｏｙ[Ｄ].Ｈｅｎｇｙａｎｇ:ＵｎｉｖｅｒｓｉｔｙｏｆＳｏｕｔｈＣｈｉｎａ，2017.

[21]高霽，宋德陽，馮俊文.工藝參數(shù)對鈦合金激光熔覆ＣＢＮ涂層幾何形貌的影響[Ｊ].表面技術(shù)，2015(1):77-87.

ＧＡＯＪ，ＳＯＮＧＤＹ，ＦＥＮＧＪＷ.ＩｎｆｌｕｅｎｃｅｏｆｐｒｏｃｅｓｓｉｎｇｐａｒａｍｅｔｅｒｓｏｎｇｅｏｍｅｔｒｉｃａｌｆｅａｔｕｒｅｓｏｆＣＢＮｃｏａｔｉｎ ｇｓｂｙｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＳｕｒｆａｃｅＴｅｃｈｎｏｌｏｇｙ，2015(1):77-87.

[22]ＬＩＹＸ，ＳＵＫ，ＢＡＩＰ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐ ｒｏｐｅｒｔｙｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆＴｉ/ＴｉＢＣＮｒｅｉｎｆｏｒｃｅｄＴｉｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｆａｂｒｉｃａｔｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｗｉｔｈｄｉｆｆｅｒｅｎｔｓｃａｎｎｉｎｇｓｐｅｅｄ[Ｊ].ＭａｔｅｒｉａｌｓＣｈａｒａｃｔｅｒｉｚａｔｉｏｎ，2020，159:110023.

[23]譚金花，孫榮祿，牛偉，等.激光掃描速度對ＴＣ4合金表面激光熔覆復(fù)合涂層組織及性能的影響[Ｊ].材料導(dǎo)報(bào)，2020，34(12):12094-12100.

ＴＡＮＪＨ，ＳＵＮＲＬ，ＮＩＵＷ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｌａｓｅｒｓｃａｎｎ ｉｎｇｓｐｅｅｄｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴＣ4ａｌ ｌｏｙｓｕｒｆａｃｅｌａｓｅｒｃｌａｄｄｉｎｇｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＲｅｐｏｒｔｓ，2020，34(12):12094-12100.

[24]馬玲玲.鈦合金表面激光熔覆Ｔｉ￣Ｎｉ基復(fù)合涂層的微觀組織與耐磨性[Ｄ].大連:大連理工大學(xué)，2017.

ＭＡＬＬ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅａｒｒｅｓｉｓｔａｎｃｅｏｆｌａｓ ｅｒｃｌａｄ-ｄｉｎｇＴｉ-Ｎｉｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍ ａｌｌｏｙｓｕｒ-ｆａｃｅ[Ｄ].Ｄａｌｉａｎ:ＤａｌｉａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，2017.

[25]董濤.鈦合金表面激光熔覆Ｔｉ-Ａｌ-Ｓｉ涂層的結(jié)構(gòu)特征及其高溫抗氧化性能[Ｄ].昆明:昆明理工大學(xué)，2017.

ＤＯＮＧＴ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｃｈａｒａｃｔｅｒｉｓｔｉｃｓａｎｄｈｉｇｈ ｔｅｍｐｅｒａ-ｔｕｒｅｏｘｉｄａｔｉｏｎｒｅｓｉｓｔａｎｃｅｏｆＴｉ-Ａｌ-Ｓｉｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌ-ｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｄ].Ｋｕｎｍｉｎｇ:ＫｕｎｍｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，2017.

[26]ＳＵＩＸ，ＬＵＪ，ＺＨＡＮＧＷＰ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｓｐｅｃｉｆｉ ｃｅｎｅｒｇｙｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｅｄＴｉＮ/Ｔｉ3ＡｌＮ-Ｔｉ3Ａｌｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].Ｏｐｔｉｃｓ＆ＬａｓｅｒＴｅｃｈ-ｎｏｌｏｇｙ，2020，131:106428.

[27]ＬＩＵＹＡ，ＹＡＮＧＬＪ，ＹＡＮＧＸＪ，ｅｔａｌ.Ｏｐｔｉｍｉｚａｔｉｏｎ ｏｆｍｉ-ｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｃｏｍｐｏｓｉｔｅｃｏａｔｉｎ ｇｓｂｙｌａｓｅｒｃｌａｄｄｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2020，47(2):2230-2243.

[28]楊光，薛雄，欽蘭云，等.旋轉(zhuǎn)磁場對激光熔凝鈦合金熔池的影響[Ｊ].稀有金屬材料與工程，2016，45(7):1804-1810.

ＹＡＮＧＧ，ＸＵＥＸ，ＱＩＮＬＹ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｒｏｔａｔｉｎｇｍａ ｇ-ｎｅｔｉｃｆｉｅｌｄｏｎｌａｓｅｒｍｅｌｔｉｎｇｐｏｏｌｏｆｔｉｔａｎｉｕｍａｌｌ ｏｙ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2016，45(7):1804 -1810.

[29]王維，郭鵬飛，張建中，等.超聲波對ＢＴ20鈦合金激光熔覆過程的作用[Ｊ].中國激光，2013，40(8):0803004.

ＷＡＮＧＷ，ＧＵＯＰＦ，ＺＨＡＮＧＪＺ，ｅｔａｌ.ＵｌａｔｒａｓｏｎｉｃｅｆｆｅｃｔｏｎｌａｓｅｒｃｌａｄｄｉｎｇＢＴ20ｔｉｔａｎｉｕｍａｌｌｏｙｐｒｏ ｃｅｓｓ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＬａｓｅｒｓ，2013，40(8):0803004.

[30]翟永杰，劉秀波，喬世杰，等.熱處理對鈦合金激光熔覆自潤滑耐磨復(fù)合涂層組織和摩擦學(xué)性能的影響[Ｊ].材料保護(hù)，2016，49(6):5-8.

ＺＨＡＩＹＪ，ＬＩＵＸＢ，ＱＩＡＯＳＪ，ｅｔａｌ.Ｉｎｆｌｕｅｎｃｅｏｆｈｅａｔｔｒｅａｔｍｅｎｔｏｎｓｅｌｆｌｕｂｒｉｃａｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔ ｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ’ｓｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｎｔｉｔａ-ｎｉｕｍａｌｌｏｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＰｒｏｔｅｃｔｉｏｎ，2016，49(6):5-8.

[31]ＬＩＧＪ，ＬＩＪ，ＬＵＯＸ.Ｅｆｆｅｃｔｓｏｆｐｏｓｔ-ｈｅａｔｔｒｅａｔｍ ｅｎｔｏｎｍｉ-ｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｅｄｃｏｍｐｏｓｉｔｅｃｏａｔ-ｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｂｓｔｒａｔｅ[Ｊ].Ｏｐｔｉｃｓ＆ＬａｓｅｒＴｅｃｈ-ｎｏｌｏｇｙ，2015，65:66-75.

[32]ＣＨＥＮＴ，ＬＩＷＢ，ＬＩＵＤＦ，ｅｔａｌ.Ｅｆｆｅｃｔｓｏｆｈｅａｔｔ ｒｅａｔｍｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆＴｉＣ/ＴｉＢｃｏｍｐｏｓｉｔｅｂｉｏｉｎｅｒｔｃｅｒａｍｉｃｃｏａｔｉｎｇｓｉｎ-ｓｉｔｕｓｙ ｎｔｈｅｓｉｚｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｏｎＴｉ6Ａｌ4Ｖ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，47(1):755-768.

[33]喬世杰，劉秀波，翟永杰，等.時(shí)效處理對激光熔覆Ｎｉ60￣ｈＢＮ自潤滑耐磨復(fù)合涂層的影響[Ｊ].應(yīng)用激光，2015，35(6):623-628.

ＱＩＡＯＳＪ，ＬＩＵＸＢ，ＺＨＡＩＹＪ，ｅｔａｌ.Ｅｆｆｅｃｔｓｏｆａｇｉｎｇｔｒｅａｔｍｅｎｔｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅ ｒｔｙｏｆｔｈｅｌａｓｅｒｃｌａｄＮｉ60-ｈＢＮｓｅｌｆ-ｌｕｂｒｉｃａｔｏｎｇａｎｔｉ-ｗｅ ａｒｃｏｍｐｏｓｉｔｅｃｏａｔｏｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＡｐｐｌｉｅｄＬａｓｅｒ，201 5，35(6):623-628.

[34]ＳＵＩＸ，ＬＵＪ，ＺＨＡＮＧＸ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄ ｐｒｏｐｅｒ-ｔｉｅｓｏｆＴｉＣ-ｒｅｉｎｆｏｒｃｅｄＴｉ2Ｎｉ/Ｔｉ5Ｓｉ3ｅｕｔｅｃｔｉｃ -ｂａｓｅｄｌａｓｅｒｃｌａｄｄｉｎｇｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＪｏｕｒｎａｌｏｆＴｈｅｒｍａ ｌＳｐｒａｙＴｅｃｈｎｏｌｏｇｙ，2020，29(7):1838-1846.

[35]ＳＡＭＡＲＲＡＡ，ＨＵＳＳＥＩＮＡ，ＮＯＦＡＬＡ，ｅｔａｌ.Ａｃｏｎｔｒｉ-ｂｕｔｉｏｎｔｏｌａｓｅｒｃｌａｄｄｉｎｇｏｆＴｉ-6Ａｌ-4Ｖｔｉｔａｎｉｕｍ ａｌｌｏｙ[Ｊ].ＭｅｔａｌｌｕｒｇｉｃａｌＲｅｓｅａｒｃｈａｎｄＴｅｃｈｎｏｌｏｇｙ，2019，116 (6):634.

[36]劉家奇，宋明磊，陳傳忠，等.鈦合金表面激光熔覆技術(shù)的研究進(jìn)展[Ｊ].金屬熱處理，2019，44(5):87-96.

ＬＩＵＪＱ，ＳＯＮＧＭＬ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｒｅｓｅａｒｃｈｐｒｏｇｒｅｓ ｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔｅｃｈｎｏｌｏｇｙｏｎｓｕｒｆａｃｅｏｆｔｉｔａｎ ｉｕｍａｌｌｏｙ[Ｊ].ＨｅａｔＴｒｅａｔｍｅｎｔｏｆＭｅｔａｌｓ，2019，44(5):87-96.

[37]姚曉敏.鈦合金表面激光熔覆ＣＢＮ涂層的性能研究[Ｄ].沈陽:沈陽航空航天大學(xué)，2013.

ＹＡＯＸＭ.ＳｔｕｄｙｏｎｐｒｏｐｅｒｔｉｅｓｏｆＣＢＮｃｏａｔｉｎｇｂｙｌａｓ ｅｒｃｌａｄｄｉｎｇｏｎｔｈｅｓｕｒｆａｃｅｏｆｔｉｔａｎｉｕｍａｌｌｏｙ[Ｄ].Ｓｈｅ ｎｙａｎｇ:ＳｈｅｎｙａｎｇＡｅｒｏｓｐａｃｅＵｎｉｖｅｒｓｉｔｙ，2013.

[38]ＦＵＳＲ，ＬＩＪＹ，ＷＡＮＧＰ，ｅｔａｌ.Ｃｏｍｐａｒｉｓｏｎｏｆｔｈｅ ｍｉｃｒｏ-ｓｔｒｕｃｔｕｒｅｅｖｏｌｕｔｉｏｎａｎｄｗｅａｒｒｅｓｉｓｔａｎｃｅｏｆＴｉ6Ａｌ 4Ｖｃｏｍｐｏｓ-ｉｔｅｃｏａｔｉｎｇｓｒｅｉｎｆｏｒｃｅｄｂｙｈａｒｄｐｕｒｅｏｒＮｉ-ＰｌａｔｅｄｃｕｂｉｃｂｏｒｏｎｎｉｔｒｉｄｅｐａｒｔｉｃｌｅｓｐｒｅｐａｒｅｄｗｉｔｈＬａｓｅｒＣｌａｄｄｉｎｇｏｎａＴｉ6Ａｌ4Ｖｓｕｂｓｔｒａｔｅ[Ｊ].Ｃｏａｔｉｎｇｓ，2020，10(7):10070702.

[39]ＬＩＡＮＧＪ，ＹＩＮＸ，ＬＩＮＺ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅ ａｒｂｅｈａｖｉｏｒｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｉｎ-ｓｉｔｕＳｙｎｔｈｅｔｉｃ( ＴｉＢｘ＋ＴｉＣ)/(Ｔｉ2Ｎｉ＋ＴｉＮｉ)ｇｒａｄｉｅｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓ[Ｊ].Ｖａｃｕｕｍ，2020，176(6):109305.

[40]ＬＩＧＪ，ＬＩＪ，ＬＵＯＸ.Ｅｆｆｅｃｔｓｏｆｈｉｇｈｔｅｍｐｅｒａｔｕｒｅ ｔｒｅａｔｍｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒ-ｃｌａｄＮｉＣｒＢＳｉ/ＷＣｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｂｓｔｒａｔｅ [Ｊ].Ｍａｔｅ-ｒｉａｌｓＣｈａｒａｃｔｅｒｉｚａｔｉｏｎ，2014，98:83-92.

[41]ＷＥＮＧＦ，ＹＵＨＪ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓ ａｎｄｗｅａｒｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＣｏ-ｂａｓｅｄｃｏｍｐ ｏｓｉｔｅｃｏａｔ-ｉｎｇｓｏｎＴｉ-6Ａｌ-4Ｖ[Ｊ].Ｍａｔｅｒｉａｌｓ＆Ｄｅｓｉｇｎ，2015， 80:174-181.

[42]ＴＩＡＮＹＳ，ＣＨＥＮＣＺ，ＣＨＥＮＬＢ，ｅｔａｌ.Ｗｅａｒｐｒｏｐｅｒｔ ｉｅｓｏｆａｌｌｏｙｅｄｌａｙｅｒｓｐｒｏｄｕｃｅｄｂｙｌａｓｅｒｓｕｒｆａｃｅａｌｌｏ ｙｉｎｇｏｆｐｕｒｅｔｉｔａｎｉｕｍｗｉｔｈＢ4ＣａｎｄＴｉｍｉｘｅｄｐｏｗｄｅｒｓ[Ｊ].ＪｏｕｒｎａｌｏｆＭａ-ｔｅｒｉａｌｓＳｃｉｅｎｃｅ，2005，40(16):4387-4390.

[43]ＺＨＡＮＧＹＬ，ＬＩＪ，ＺＨＡＮＧＹＹ，ｅｔａｌ.Ｅｖｏｌｕｔｉｏｎｉｎｍ ｉｃｒｏ-ｓｔｒｕｃｔｕｒｅａｎｄｈｉｇｈ-ｔｅｍｐｅｒａｔｕｒｅｏｘｉｄａｔｉｏｎｂｅｈａｖ ｉｏｒｓｏｆｔｈｅｌａｓｅｒ-ｃｌａｄｄｉｎｇｃｏａｔｉｎｇｓｗｉｔｈｔｈｅＳｉａｄｄｉｔｉｏｎｃｏｎｔｅｎｔｓ[Ｊ].ＪｏｕｒｎａｌｏｆＡｌｌｏｙｓａｎｄＣｏｍｐｏｕｎｄｓ，2020，827:15413 1.

[44]ＭＡＫＵＣＨＮ，ＫＵＬＫＡＭ，ＤＺＩＡＲＳＫＩＰ，ｅｔａｌ.Ｌａｓｅｒｓｕｒ-ｆａｃｅａｌｌｏｙｉｎｇｏｆｃｏｍｍｅｒｃｉａｌｌｙｐｕｒｅｔｉｔａｎｉｕｍｗｉｔｈ ｂｏｒｏｎａｎｄｃａｒｂｏｎ[Ｊ].ＯｐｔｉｃｓａｎｄＬａｓｅｒｓｉｎＥｎｇｉｎｅｅｒｉｎｇ，2014，57:64-81.

[45]劉頔，李敏，黃堅(jiān)，等.ＣｅＯ2含量對激光熔覆ＴｉＢ/ＴｉＮ涂層顯微組織和性能的影響[Ｊ].中國激光，2017，44(12):1202009.

ＬＩＵＤ，ＬＩＭ，ＨＵＡＮＧＪ，ｅｔａｌ.ＥｆｆｅｃｔｏｆＣｅＯ2ｃｏｎｔｅｎｔ ｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴｉＢ/ＴｉＮｃｏａｔｉ ｎｇｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＬａｓｅｒｓ，2017，44(12):1202009.

[46]石皋蓮，劉秀波，吳少華，等.ＴＡ2鈦合金表面激光熔覆Ｔｉ2ＳＣ/ＴｉＳ自潤滑耐磨復(fù)合涂層組織與性能[Ｊ].材料熱處理學(xué)報(bào)，2016，37(7):198-202.

ＳＨＩＧＬ，ＬＩＵＸＢ，ＷＵＳＨ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｙｏｆｌａｓｅｒｃｌａｄＴｉ2ＳＣ/ＴｉＳｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇａｎｔｉ-ｗｅａｒｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴＡ2ｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＴｒａｎｓａｃｔｉｏｎｓｏｆＭａｔｅｒｉａｌｓａｎｄＨｅａｔＴｒｅａｔｍｅｎｔ，2016，37(7):198-202.

[47]ＷＡＮＧＹ，ＬＩＵＸＢ，ＬＩＵＹＦ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄｔｒｉ-ｂｏｌｏｇｉｃａｌｐｅｒｆｏｒｍａｎｃｅｏｆＮｉ60-ｂａｓｅｄｃｏｍｐｏｓｉｔｅ ｃｏａｔｉｎｇｓｏｎＴｉ6Ａｌ4ＶａｌｌｏｙｗｉｔｈｄｉｆｆｅｒｅｎｔＴｉ3ＳｉＣ2ｃｅｒａｍｉｃａｄｄｉｔｉｏｎｓｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2020，46(18):28996-29010.

[48]高超，趙忠民，張龍，等.潘超重力下燃燒合成ＴｉＣ(Ｔｉ，Ｗ)Ｃ1-ｘ基細(xì)晶復(fù)合陶瓷研究[Ｊ].粉末冶金工業(yè)，2011，21(2):36-40.

ＧＡＯＣ，ＺＨＡＯＺＭ，ＺＨＡＮＧＬ，ｅｔａｌ.Ｆｉｎｅ-ｇｒａｉｎｅｄＴｉＣ(Ｔｉ，Ｗ)Ｃ1-ｘｍａｔｒｉｘｃｅｒａｍｉｃｓｐｒｅｐａｒｅｄｂｙｃｏｍｂｕｓｔｉｏｎｓｙｎ-ｔｈｅｓｉｓｕｎｄｅｒｈｉｇｈｇｒａｖｉｔｙ[Ｊ].ＰｏｗｄｅｒＭｅｔａｌｌｕｒｇｙＩｎｄｕｓｔｒｙ，2011，21(2):36-40.

[49]張志強(qiáng)，楊凡，張?zhí)靹?，?激光熔覆碳化鈦增強(qiáng)鈦基復(fù)合涂層研究進(jìn)展[Ｊ].表面技術(shù)，2020，49(10):138-168.

ＺＨＡＮＧＺＱ，ＹＡＮＧＦ，ＺＨＡＮＧＴＧ，ｅｔａｌ.Ｒｅｓｅａｒｃｈｐｒｏ-ｇｒｅｓｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔｉｔａｎｉｕｍｃａｒｂｉｄｅｒｅｉｎｆｏｒｃｅｄｔｉｔａｎｉｕｍ-ｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＳｕｒｆａｃｅＴｅｃｈｎｏｌｏｇｙ，20 20，49(10):138-168.

[50]ＺＨＡＯＺＹ，ＺＨＡＮＧＬＺ，ＢＡＩＰＫ，ｅｔａｌ.Ｔｒｉｂｏｌｏｇｉｃａｌ ｂｅ-ｈａｖｉｏｒｏｆｉｎｓｉｔｕＴｉＣ/Ｇｒａｐｈｅｎｅ/Ｇｒａｐｈｉｔｅ/Ｔｉ6Ａｌ4Ｖ ｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｔｈｒｏｕｇｈＬａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＡｃｔａＭｅｔａｌｌｕｒｇｉｃａＳｉｎｉｃａ，2021，34:1317-1330.

[51]羅雅，袁琛杰，趙慧峰，等.鈦合金表面激光熔覆Ｔｉ/Ｎｉ＋ＺｒＯ2涂層的組織與性能[Ｊ].理化檢驗(yàn)-物理分冊，2018，54(2):103-107.

ＬＵＯＹ，ＹＵＡＮＣＪ，ＺＨＡＯＨＦ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴｉ/Ｎｉ＋ＺｒＯ2ｌａｓｅｒｃｌａｄｄｉｎｇｌａｙｅｒｏｎＴＡ15ｔｉｔａ-ｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｊ].ＰｈｙｓｉｃａｌＴｅｓｔｉｎｇａｎｄＣｈｅｍｉｃａｌＡｎａｌｙｓｉｓＰａｒｔＡ:Ｐｈｙｓｉｃａｌ Ｔｅｓｔｉｎｇ，2018，54(2):103-107.

[52]ＷＡＮＧＦＦ，ＬＩＣ，ＳＵＮＳ，ｅｔａｌ.Ａｌ2Ｏ3/ＴｉＯ2-Ｎｉ-ＷＣｃｏｍ-ｐｏｓｉｔｅｃｏａｔｉｎｇｓｄｅｓｉｇｎｅｄｆｏｒｅｎｈａｎｃｅｄｗｅａｒｐｅｒｆｏ ｒｍａｎｃｅｂｙｌａｓｅｒｃｌａｄｄｉｎｇｕｎｄｅｒｈｉｇｈ-ｆｒｅｑｕｅｎｃｙｍｉｃｒｏ-ｖｉｂｒａｔｉｏｎ[Ｊ].Ｍｅｔａｌｓ＆ＭａｔｅｒｉａｌｓＳｏｃｉｅｔｙ，2020，72(11):4060-40 68.

[53]ＷＡＮＧＤ，ＴＩＡＮＺ，ＷＡＮＧＳ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒａｌ ｃｈａｒ-ａｃｔｅｒｉｚａｔｉｏｎｏｆＡｌ2Ｏ3-13％ＴｉＯ2ｃｅｒａｍｉｃｃｏａｔｉｎｇｓ ｐｒｅｐａｒｅｄｂｙｓｑｕａｓｈｐｒｅｓｅｔｔｉｎｇｌａｓｅｒｃｌａｄｄｉｎｇｏｎＧＨ4169ｓｕ ｐｅｒａｌｌｏｙ[Ｊ].Ｓｕｒｆａｃｅａｎｄ ＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2014，254:195-201.

[54]郭英奎，李東波，周玉，等.ＺｒＯ2(2Ｙ)/316Ｌ不銹鋼復(fù)合材料的微觀組織[Ｊ].中國有色金屬學(xué)報(bào)，2003，13(4):963-967.

ＧＵＯＹＫ，ＬＩＤＢ，ＺＨＯＵＹ，ｅｔａｌ.ＺｒＯ2(2Ｙ)/316Ｌｍｉ-ｃｒｏｓｔｒｕｃｔｕｒｅｏｆｓｔａｉｎｌｅｓｓｓｔｅｅｌｃｏｍｐｏｓｉｔｅｓ[Ｊ].Ｔ ｈｅＣｈｉｎｓｅｓＪｏｕｒｎａｌｏｆＮｏｎｆｅｒｒｏｕｓＭｅｔａｌｓ，2003，13(4):963-967.

[55]ＺＨＡＮＧＴＧ，ＺＨＵＡＮＧＨＦ，ＺＨＡＮＧＱ，ｅｔａｌ.ＩｎｆｌｕｅｎｃｅｏｆＹ2Ｏ3ｏｎｔｈｅｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐ ｒｏｐｅｒｔｉｅｓｏｆＴｉ-ｂａｓｅｄｗｅａｒ-ｒｅｓｉｓｔａｎｔｌａｓｅｒ-ｃｌａｄｌａｙｅｒｓｏｎＴＣ 4ａｌｌｏｙ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2020，46(9):13711-13723.

[56]ＨＡＮＧ.ＥｆｆｅｃｔｏｆｔｈｅＡｄｄｉｔｉｏｎｏｆＣｅＯ2ｏｎｔｈｅｍｉ ｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｃｏｒｒｏｓｉｏｎｏｆｉｎ-ｓｉｔｕＴｉＢ/Ｔｉｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｐｒｅｐａｒｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｔｅｃｈｎｏｌｏｇｙ[Ｊ].ＩｎｔｅｒｎａｔｉｏｎａｌＪｏｕｒｎａｌｏｆ ＥｌｅｃｔｒｏｃｈｅｍｉｃａｌＳｃｉｅｎｃｅ，2021，16(2):210255.

[57]ＬＩＡＮＧＪ，ＹＩＮＸ，ＬＩＮＺ，ｅｔａｌ.ＥｆｆｅｃｔｓｏｆＬａＢ6ｏｎ ｍｉｃｒｏ-ｓｔｒｕｃｔｕｒｅｅｖｏｌｕｔｉｏｎａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｉｎ-ｓｉｔｕｓ ｙｎｔｈｅｔｉｃＴｉＣ＋ＴｉＢｘｒｅｉｎｆｏｒｃｅｄｔｉｔａｎｉｕｍｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｃｏａｔｉ ｎｇｓｐｒｅｐａｒｅｄ ｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎ ｏｌｏｇｙ，2020，403:126409.

[58]林沛玲，張有鳳，楊灣灣，等.掃描速度對激光熔覆鈦合金復(fù)合涂層顯微組織的影響[Ｊ].熱加工工藝，2019，48(10):132-135.

ＬＩＮＰＬ，ＺＨＡＮＧＹＦ，ＹＡＮＧＷＷ，ｅｔａｌ.Ｅｆｆｅｃｔｏｆｓｃａｎ-ｎｉｎｇｓｐｅｅｄｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔ ｉｔａｎｉｕｍａｌｌｏｙｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ[Ｊ].ＨｏｔＷｏｒｋｉｎｇＴｅｃｈｎｏｌｏｇｙ，201 9，48(10):132-135.

[59]ＺＨＡＯＹＴ，ＦＡＮＺＱ，ＴＡＮＱＹ，ｅｔａｌ.Ｉｎｔｅｒｆａｃｉａｌａｎ ｄｔｒｉ-ｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｄｅｐｏｓｉｔｅｄＴｉＯｘＮｙ/ ＴｉｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴｉａｌｌｏｙ[Ｊ].ＴｒｉｂｏｌｏｇｙＩｎｔｅｒｎａｔｉｏｎａｌ，2020，155:106758.

[60]ＬＵＭＹ，ＰＡＵＬＭＣ，ＺＨＡＯＹＴ，ｅｔａｌ.Ｌａｓｅｒｄｅｐｏｓｉｔｉ ｏｎｏｆｃｏｍｐｏｓｉｔｉｏｎａｌｌｙｇｒａｄｅｄｔｉｔａｎｉｕｍｏｘｉｄｅｏｎＴｉ6Ａｌ4 Ｖａｌｌｏｙ[Ｊ].ＣｅｒａｍｉｃｓＩｎｔｅｒｎａｔｉｏｎａｌ，2018，44(17):20851-2086 1.

[61]何星華，許曉靜，戈曉嵐，等.ＴＣ4鈦合金表面激光熔覆含Ｌａ2Ｏ3的Ｆ101鎳基涂層[Ｊ].稀有金屬材料與工程，2017(4):1074-1079.

ＨＥＸＨ，ＸＵＸＪ，ＧＥＸＬ，ｅｔａｌ.ＬａｓｅｒｃｌａｄｄｉｎｇｏｆＦ101ｎｉｃｋｅｌｂａｓｅｄｃｏａｔｉｎｇｃｏｎｔａｉｎｉｎｇＬａ2Ｏ3ｏｎＴＣ4ｔｉｔ ａｎｉｕｍａｌｌｏｙ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2017(4):1074-1079.

[62]張?zhí)靹偅f懷風(fēng)，姚波，等.Ｙ2Ｏ3對鈦基激光熔覆層組織及性能的影響[Ｊ].復(fù)合材料學(xué)報(bào)，2020，37(6):1390-1400.

ＺＨＡＮＧＴＧ，ＺＨＵＡＮＧＨＦ，ＹＡＯＢ，ｅｔａｌ.ＥｆｆｅｃｔｏｆＹ2Ｏ3ｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆＴｉ-ｂａｓｅｄｌａｓｅｒｃｌａｄｄｉｎｇｌａｙｅｒ[Ｊ].ＡｃｔａＭａｔｅｒｉａｅＣｏｍｐｏｓｉｔａｅＳｉｎｉｃａ，2020，37(6):1390-1400.

[63]孫榮祿，牛偉，王成揚(yáng).鈦合金表面激光熔覆ＴｉＮ-Ｎｉ基合金復(fù)合涂層的組織和磨損性能[Ｊ].稀有金屬材料與工程，2007，36(1):7-10.

ＳＵＮＲＬ，ＮＩＵＷ，ＷＡＮＧＣＹ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｗｅａｒｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＴｉＮ-Ｎｉｂａｓｅｄａｌｌｏｙｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｊ].ＲａｒｅＭｅｔａｌＭａｔｅｒｉａｌｓａｎｄＥｎｇｉｎｅｅｒｉｎｇ，2007，36(1):7-10.

[64]高秋實(shí)，閆華，秦陽，等.鈦合金表面激光熔覆Ｔｉ-Ｎｉ＋ＴｉＮ＋ＭｏＳ2/ＴｉＳ自潤滑復(fù)合涂層[Ｊ].材料研究學(xué)報(bào)，2018，32(12):921-928.

ＧＡＯＱＳ，ＹＡＮＨ，ＱＩＮＹ，ｅｔａｌ.Ｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇｗｅａｒ ｒｅ-ｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇＴｉ-Ｎｉ＋ＴｉＮ＋ＭｏＳ2/ＴｉＳ ｐｒｅｐａｒｅｄｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈ，2018，32(12):921-928.

[65]ＪＥＹＡＰＲＡＫＡＳＨＮ，ＹＡＮＧＣＨ，ＴＳＥＮＧＳＰ.Ｃｈａｒａｃｔｅｒ-ｉｚａｔｉｏｎａｎｄｔｒｉｂｏｌｏｇｉｃａｌｅｖａｌｕａｔｉｏｎｏｆＮｉＣｒＭｏＮｂａｎｄＮｉＣｒＢ-ＳｉＣｌａｓｅｒｃｌａｄｄｉｎｇｏｎｎｅａｒ-αｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＴｈｅＩｎｔｅｒ-ｎａｔｉｏｎａｌＪｏｕｒｎａｌｏｆＡｄｖａｎｃｅｄＭａｎｕｆａｃｔｕｒｉｎｇＴｅｃｈ ｎｏｌｏｇｙ，2020，106(5):2347-2361.

[66]石皋蓮，吳少華，劉秀波，等.含ｈ￣ＢＮ的鈦合金激光熔覆自潤滑耐磨涂層的摩擦學(xué)行為[Ｊ].潤滑與密封，2015，40(11):89-93.

ＳＨＩＧＬ，ＷＵＳＨ，ＬＩＵＸＢ，ｅｔａｌ.Ｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒ ｔｉｅｓｏｆｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇａｎｔｉ-ｗｅａｒｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇ ｗｉｔｈ10％ｈ-ＢＮｏｎＴｉ6Ａｌ4Ｖａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＬｕｂｒｉｃａｔｉｏｎＥｎ-ｇｉｎｅｅｒｉｎｇ，2015，40(11):89-93.

[67]李春燕，寇生中，趙燕春，等.鈦合金表面激光熔覆Ｃｏ-ＷＣ復(fù)合涂層的組織及力學(xué)性能[Ｊ].功能材料，2015，46(7):07025-07029.

ＬＩＣＹ，ＫＯＵＳＺ，ＺＨＡＯＹＣ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＣｏ-ＷＣｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＪｏｒｕｎａｌｏｆＦｕｎｃｔｉｏｎ ａｌＭａｔｅｒｉ-ａｌｓ，2015，46(7):07025-07029.

[68]ＷＥＮＧＦ，ＹＵＨＪ，ＣＨＥＮＣＺ，ｅｔａｌ.ＦａｂｒｉｃａｔｉｏｎｏｆＣ ｏ-ｂａｓｅｄｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙｂｙｌａｓｅｒｃｌａｄｄｉ ｎｇｗｉｔｈＣｅＯ2ａｄｄｉｔｉｏｎ[Ｊ].ＭａｔｅｒｉａｌｓａｎｄＭａｎｕｆａｃｔｕｒｉｎｇＰｒｏｃｅｓｓ ｅｓ，2016，31(11):1461-1467.

[69]ＷＥＮＧＦ，ＹＵＨＪ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅ ａｎｄｐｒｏｐｅｒｔｙｏｆｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ ｄｅｐｏｓｉｔｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇｗｉｔｈＣｏ42＋ＴｉＮｍｉｘｅｄｐｏｗｄｅｒｓ[Ｊ].Ｊｏ ｕｒｎａｌｏｆＡｌｌｏｙｓ＆Ｃｏｍｐｏｕｎｄｓ，2016，686:74-81.

[70]張珊.鈦合金激光熔覆鈷基涂層的制備及數(shù)值模擬[Ｄ].大連:大連理工大學(xué)，2015.

ＺＨＡＮＧＳ.ＦａｂｒｉｃａｔｉｏｎａｎｄＮｕｍｅｒｉｃａｌＳｉｍｕｌａｔｉｏｎｏｆ ｃｏｂａｌｔ-ｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｄ].Ｄａｌｉａｎ:ＤａｌｉａｎＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，2015.

[71]ＬＩＪ，ＳＵＭ，ＬＩＧ，ｅｔａｌ.Ａｔｏｍｉｃｓｔｒｕｃｔｕｒｅｒｅｖｏｌｕｔｉｏ ｎａｎｄｅｘｃｅｌｌｅｎｔｐｅｒｆｏｒｍａｎｃｅｉｍｐｒｏｖｅｍｅｎｔｏｆｃｏｍｐｏｓｉｔｅｓ ｉｎｄｕｃｅｄｂｙｌａｓｅｒｕｌｔｒａｆｉｎｅ-ｎａｎｏｔｅｃｈｎｏｌｏｇｙ[Ｊ].ＣｏｍｐｏｓｉｔｅｓＰａｒｔＢＥｎｇｉｎｅｅｒｉｎｇ，2020，185:107792.

[72]ＳＨＵＦＹ，ＺＨＡＮＧＢ，ＬＩＵＴ，ｅｔａｌ.ＥｆｆｅｃｔｓｏｆｌａｓｅｒｐｏｗｅｒｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｅｄＣｏＣｒＢＦｅ-ＮｉＳｉｈｉｇｈ-ｅｎｔｒｏｐｙａｌｌｏｙａｍｏｒｐｈｏｕｓｃｏａｔｉｎｇｓ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2019，358:667-675.

[73]李春燕，寇生中，趙燕春，等.鈦合金表面激光熔覆鈷基合金層的組織及力學(xué)性能[Ｊ].材料熱處理學(xué)報(bào)，2015，36(2):171-178.

ＬＩＣＹ，ＫＯＵＳＺ，ＺＨＡＯＹＣ，ｅｔａｌ.ＭｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｙｏｆｌａｓｅｒｃｌａｄＣｏ-ｂａｓｅｄａｌｌｏｙ ｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＴｒａｎｓａｃｔｉｏｎｓｏｆＭａｔｅｒｉａｌｓａｎｄ ＨｅａｔＴｒｅａｔ-ｍｅｎｔ，2015，36(2):171-178.

[74]董世運(yùn)，馬運(yùn)哲，徐濱士，等.激光熔覆材料研究現(xiàn)狀[Ｊ].材料導(dǎo)報(bào)，2006，20(6):5-13.

ＤＯＮＧＳＹ，ＭＡＹＺ，ＸＵＢＳ，ｅｔａｌ.Ｃｕｒｒｅｎｔｓｔａｔｕｓｏｆｍａ -ｔｅｒｉａｌｆｏｒｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＲｅｐｏｒｔｓ， 2006，20(6):5-13.

[75]ＤＪＡＮＡＲＴＨＡＮＹＳ，ＶＩＡＬＡＪＣ，ＢＯＵＩＸＪ.Ａｎｏｖｅｒｖｉｅｗ ｏｆｍｏｎｏｌｉｔｈｉｃｔｉｔａｎｉｕｍａｌｕｍｉｎｉｄｅｓｂａｓｅｄｏｎＴｉ3Ａｌａ ｎｄＴｉＡｌ[Ｊ].ＭａｔｅｒｉａｌｓＣｈｅｍｉｓｔｒｙ＆Ｐｈｙｓｉｃｓ，2001，72(3):301-319.

[76]ＬＹＵＳ，ＳＵＮＹ，ＲＥＮＬ，ｅｔａｌ.Ｓｉｍｕｌｔａｎｅｏｕｓｌｙａｃｈｉｅｖｉｎ ｇｈｉｇｈｔｅｎｓｉｌｅｓｔｒｅｎｇｔｈａｎｄｆｒａｃｔｕｒｅｔｏｕｇｈｎｅｓｓｏｆ Ｔｉ/Ｔｉ-Ａｌｍｕｌｔｉｌａｙｅｒｅｄｃｏｍｐｏｓｉｔｅｓ[Ｊ].Ｉｎｔｅｒｍｅｔａｌｌｉｃｓ，2017，90:16-22.

[77]ＺＨＡＮＧＷＢ，ＬＩＷＳ，ＺＨＡＩＨＭ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｉｎ-ｓｉｔｕｓｙｎ ｔｈｅｓｉｚｅｄＴｉ3ＡｌｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴｉ-6Ａｌ-4Ｖ[Ｊ].ＳｕｒｆａｃｅａｎｄＣｏａｔｉｎｇｓＴｅｃｈｎｏｌｏｇｙ，2020，395:125944.

[78]ＬＩＪＮ，ＣＨＥＮＣＺ，ＷＡＮＧＤＧ.Ｓｕｒｆａｃｅｍｏｄｉｆｉｃａｔｉｏｎｏｆｔｉ-ｔａｎｉｕｍａｌｌｏｙｗｉｔｈｌａｓｅｒｃｌａｄｄｉｎｇＲＥｏｘｉｄｅｓｒｅｉｎｆ ｏｒｃｅｄＴｉ3Ａｌ-ｍａｔｒｉｘｃｏｍｐｏｓｉｔｅｓ[Ｊ].ＣｏｍｐｏｓｉｔｅｓＰａｒｔＢ:Ｅｎｇｉｎｅｅｒｉｎｇ，2012，43(3):1207-1212.

[79]馬玲玲，李涵，孫琳，等.鈦合金表面激光熔覆Ｔｉ/Ｎｉ-ＡｌＮ復(fù)合涂層的組織與摩擦磨損性能[Ｊ].熱加工工藝，2018，47(4):180-184.

ＭＡＬＬ，ＬＩＨ，ＳＵＮＬ，ｅｔａｌ.Ｍｉｃｒｏｓｔｒｕｃｔｕｒｅａｎｄｆｒｉｃｔ ｉｏｎａｎｄｗｅａｒｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＴｉ/Ｎｉ-ＡｌＮ ｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅ[Ｊ].ＨｏｔＷｏｒｋｉｎｇＴｅｃｈｎｏｌ-ｏｇｙ，2018，47(4):180-184.

[80]ＬＩＵＳＮ，ＬＩＵＺＤ，ＷＡＮＧＹ，ｅｔａｌ.Ｔｉ-ｂａｓｅｄｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｗｉｔｈｇｒａｄｉｅｎｔＴｉＣｘｒｅｉｎｆｏｒｃｅｍｅｎｔｓｏｎＴＣ4ｔｉｔａｎｉｕｍａｌｌｏｙｐｒｅｐａｒｅｄｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＳｃｉｅｎｃｅＣｈｉｎａ，2014，57(7):1454-1461.

[81]ＡＤＥＳＩＮＡＯ，ＦＡＲＯＴＡＤＥＧＡ，ＰｏｐｏｏｌａＡＰ.Ｓｙｎｔｈｅｓｉｓ，ｐａｒａｍｅｔｒｉｃａｎｄｔｒｉｂｏｌｏｇｉｃａｌｓｔｕｄｙｏｆｌａｓｅｒｃｌａｄＣｏ-Ｎｉｂｉｎａｒｙｃｏａｔｉｎｇｓｏｎｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈＥｘｐｒｅｓｓ，2019，6(5):056512.

[82]張顯，胡記，隋欣夢，等.Ｃｒ元素含量對ＴＣ21鈦合金表面激光熔覆Ｎｉ-Ａｌ涂層組織與性能的影響[Ｊ].表面技術(shù)，2020，49(1):311-317.

ＺＨＡＮＧＸ，ＨＵＪ，ＳＵＩＸＭ，ｅｔａｌ.Ｅｆｆｅｃｔｓｏｆｃｈｒｏｍｉｕｍｅｌ-ｅｍｅｎｔｃｏｎｔｅｎｔｏｎｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓａｎｄｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇＮｉ-ＡｌｃｏａｔｉｎｇｏｎＴＣ21ｔｉｔａｎｉｕｍａｌｌｏｙ[Ｊ].ＳｕｒｆａｃｅＴｅｃｈｎｏｌｏｇｙ，2020，49(1):311-317.

[83]孟祥軍，劉秀波，劉海青，等.鈦合金表面激光熔覆高溫自潤滑耐磨復(fù)合涂層[Ｊ].焊接學(xué)報(bào)，2015，36(5):59-64.

ＭＥＮＧＸＪ，ＬＩＵＸＢ，ＬＩＵＨＱ，ｅｔａｌ.Ｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｐｒｅｐａｒｅｄｏｎｔｉｔａｎｉｕｍａｌｌｏｙｓｕｒｆａｃｅｂｙｌａｓｅｒｃｌａｄｄｉｎｇ[Ｊ].ＴｒａｎｓａｃｔｉｏｎｓｏｆｔｈｅＣｈｉｎａＷｅｌｄｉｎｇＩｎｓｔｉｔｕｔｉｏｎ，2015，36(5):59-64.

[84]ＺＨＡＮＧＬＺ，ＺＨＡＯＺＹ，ＢＡＩＰＫ，ｅｔａｌ.Ｉｎ-ｓｉｔｕｓｙｎｔｈｅｓｉｓｏｆＴｉＣ/ｇｒａｐｈｅｎｅ/Ｔｉ6Ａｌ4Ｖｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｂｙｌａｓｅｒｃｌａｄ-ｄｉｎｇ[Ｊ].ＭａｔｅｒｉａｌｓＬｅｔｔｅｒｓ，2020，270:127711.

[85]劉秀波，王勉，喬世杰，等.ＴＡ2合金激光熔覆鈦基自潤滑耐磨復(fù)合涂層的高溫摩擦學(xué)性能[Ｊ].摩擦學(xué)學(xué)報(bào)，2018，38(3):283-290.

ＬＩＵＸＢ，ＷＡＮＧＭ，ＱＩＡＯＳＪ，ｅｔａｌ.Ｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｔｒｉｂｏｌｏｇｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆｌａｓｅｒｃｌａｄｄｉｎｇｔｉｔａｎｉｕｍｍａｔｒｉｘｓｅｌｆ-ｌｕｂｒｉｃａｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｏｎＴＡ2Ａｌｌｏｙ[Ｊ].Ｔｒｉｂｏｌｏｇｙ，2018，38(3):283-290.

[86]ＬＩＵＸＢ，ＭＥＮＧＸＪ，ＬＩＵＨＱ，ｅｔａｌ.Ｄｅｖｅｌｏｐｍｅｎｔａｎｄｃｈａｒａｃｔｅｒｉｚａｔｉｏｎｏｆｌａｓｅｒｃｌａｄｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｓｅｌｆ-ｌｕｂｒｉｃａ-ｔｉｎｇｗｅａｒｒｅｓｉｓｔａｎｔｃｏｍｐｏｓｉｔｅｃｏａｔｉｎｇｓｏｎＴｉ-6Ａｌ-4Ｖａｌｌｏｙ[Ｊ].ＭａｔｅｒｉａｌｓａｎｄＤｅｓｉｇｎ，2014，55:404-409.

[87]ＪＩＡＮＧＢＺ，ＺＨＡＯＺＣ，ＧＯＮＧＺＢ，ｅｔａｌ.Ｓｕｐｅｒｌｕｂｒｉｃｉｔｙｏｆｍｅｔａｌ-ｍｅｔａｌｉｎｔｅｒｆａｃｅｅｎａｂｌｅｄｂｙｇｒａｐｈｅｎｅａｎ ｄＭｏＷＳ4ｎａｎｏｓｈｅｅｔｓ[Ｊ].ＡｐｐｌｉｅｄＳｕｒｆａｃｅＳｃｉｅｎｃｅ，2020，520:146303.

[88]ＭＯＫＨＡＬＩＮＧＡＭＡ，ＫＵＭＡＲＤ，ＳＲＩＶＡＳＴＡＶＡＡ.Ｍｅ-ｃｈａｎｉｃａｌｂｅｈａｖｉｏｕｒｏｆｇｒａｐｈｅｎｅｒｅｉｎｆｏｒｃｅｄａｌｕｍｉｎｕｍｎａｎｏｃｏｍｐｏｓｉｔｅｓ[Ｊ].ＭａｔｅｒｉａｌｓＴｏｄａｙ:Ｐｒｏｃｅｅｄｉｎｇｓ，2017，4(2):3952-3958.

[89]牛偉，孫榮祿.ｈ￣ＢＮ含量對激光熔覆自潤滑涂層微觀組織和磨損性能的影響[Ｊ].中國激光，2011，38(8):0803011.

ＮＩＵＷ，ＳＵＮＲＬ.Ｅｆｆｅｃｔｏｆｈ-ＢＮｃｏｎｔｅｎｔｏｎｍｉｃｒｏｓｔｒ ｕｃ-ｔｕｒｅｓａｎｄｗｅａｒｒｅｓｉｓｔａｎｃｅｏｆｌａｓｅｒｃｌａｄｄｉｎｇｓｅｌｆ -ｌｕｂｒｉｃａｎｔｃｏａｔｉｎｇｓ[Ｊ].ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＬａｓｅｒｓ，2011，38(8):0803011.

[90]ＷＥＮＧＦ，ＨＵＣ，ＣＨＥＮＣＺ，ｅｔａｌ.Ｌａｓｅｒｃｌａｄｄｉｎｇｉｎ ｄｕｃｅｄｓｐｈｅｒｉｃａｌｇｒａｐｈｉｔｉｃｐｈａｓｅｓｂｙｓｕｐｅｒ-ａｓｓｅｍｂｌｙｏ ｆｇｒａｐｈｅｎｅ-ｌｉｋｅｍｉｃｒｏｓｔｒｕｃｔｕｒｅｓａｎｄｔｈｅａｎｔｉｆｒｉｃｔｉｏｎｂｅｈａｖｉｏｒ[Ｊ].ＡＣＳＣｅｎｔｒａｌＳｃｉｅｎｃｅ，2021，7(2):318-326.
