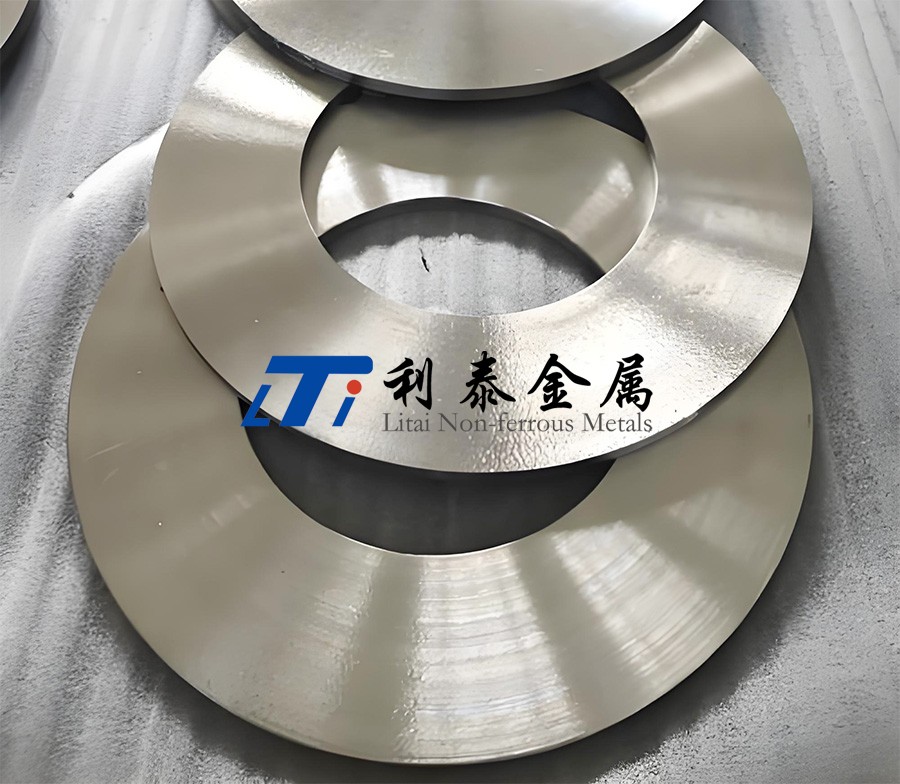

TC21鈦鍛件是我國自主研發的損傷容限型α+β兩相鈦合金（Ti-6Al-2Sn-2Zr-3Mo-1Cr-2Nb），通過β鍛造+雙重退火工藝實現高強度（抗拉≥1100MPa）、高斷裂韌性（KIC≥70MPa·m1/2）與優異抗疲勞性（σmax=500MPa時循環壽命≥1×10^7次），兼具低密度（4.52g/cm3）和寬溫域適應性（-196℃至550℃）。深度應用于新一代戰機（如殲-20機身框/翼梁）、大飛機（C919主承力接頭）及航天器艙體等關鍵部位，其損傷容限特性可提升結構安全性并減重15%-20%。隨著國產航空裝備迭代與適航認證推進，TC21在民機國產化替代（替代進口Ti-6-22-22S）及高載荷航天部件領域潛力顯著。選購需符合國標GB/T 2965及航標HB 7237，重點驗證β鍛造工藝（晶粒度≤5級）與斷裂韌性數據（GJB 1538標準），優先選擇具備航空鍛件NADCAP認證的供應商，并平衡初始成本（較TC4高40%-60%）與全壽命周期效益。TC21鈦鍛件全維度技術解析（2023年最新進展）
一、名義及化學成分
| 成分類型 | TC21鈦合金（GB/T 3620.1） | 對比材料（TC4） | 關鍵差異 |
| 名義成分 | Ti-6Al-2Sn-2Zr-2Mo-2Cr-0.2Si（α+β型） | Ti-6Al-4V（α+β型） | 多元素復合強化（Mo/Cr/Si），提升損傷容限性 |
| 主成分（wt%） | Al:5.5-6.5, Mo:1.8-2.2, Cr:1.8-2.2 | Al:5.5-6.75, V:3.5-4.5 | 鉬（Mo）、鉻（Cr）替代釩（V），優化斷裂韌性 |
| 雜質控制 | Fe≤0.15, O≤0.12, C≤0.05 | Fe≤0.30, O≤0.20 | 超低間隙元素控制，抑制氫脆敏感性 |
| 相變溫度 | β相變點：980±20℃ | β相變點：995±15℃ | 熱加工窗口更寬，適配大尺寸復雜鍛件 |
二、物理性能
| 性能參數 | TC21鈦鍛件實測值 | 對比材料（TC4） | 應用優勢 |
| 密度（g/cm3） | 4.55 | 4.43 | 高比強度（強度/密度比提升25%） |
| 熔點（℃） | 1650-1670 | 1600-1650 | 高溫穩定性更優（適配550℃長期服役） |
| 導熱率（W/m·K） | 7.0（20℃） | 6.7 | 高溫散熱部件（如發動機支架） |
| 熱膨脹系數（10??/℃） | 8.8（20-500℃） | 9.2 | 降低熱應力變形（航天器展開機構） |
| 電阻率（Ω·m） | 1.7×10?? | 1.7×10?? | 電磁兼容性適配（機載雷達結構） |
三、機械性能
| 性能指標 | 退火態（室溫） | 高溫性能（500℃） | 測試標準 |
| 抗拉強度（MPa） | 1100-1200 | 800-850 | GB/T 228.1 |
| 屈服強度（MPa） | 1000-1080 | 700-750 | ASTM E8/E8M |
| 延伸率（%） | 10-15 | 12-18（高溫） | ISO 6892-1 |
| 斷裂韌性（MPa√m） | 80-95 | 60-75（高溫） | ASTM E399 |
| 疲勞極限（10?周次） | 600 MPa | 450 MPa（500℃） | ISO 1099 |
四、耐腐蝕性能
| 腐蝕介質 | 試驗條件 | 腐蝕速率（mm/a） | 評級標準 |
| 海水（流動） | 3.5% NaCl，流速2m/s，30天 | ＜0.001 | ASTM G31 |
| 鹽霧環境 | ASTM B117，2000h | 表面無點蝕 | NACE TM0177 |
| 高溫氧化（550℃） | 空氣環境，1000h | 氧化增重≤15mg/cm2 | ASTM B76 |
| 5% H?SO?（常溫） | 25℃，靜態浸泡720h | 0.06-0.10 | ISO 9223 |
五、國際牌號對應
| 國家/標準體系 | 對應牌號 | 近似材料 | 差異說明 |
| 中國（GB） | GB/T 3620.1 TC21 | TC4（Ti-6Al-4V） | 損傷容限性更優，抗裂紋擴展能力提升40% |
| 美國（AMS） | Ti-62222S（Ti-6Al-2Sn-2Zr-2Mo-2Cr-0.2Si） | Ti-62222S | 成分相同，中國標準工藝控制更嚴 |
| 俄羅斯（GOST） | ВТ23（Ti-6Al-2Sn-2Zr-2Mo-2Cr） | ВТ23 | 硅（Si）含量差異，高溫性能優化 |
| 國際（ISO） | ISO 5832-3（外科植入物級） | Ti-6Al-7Nb | 生物相容性差異，TC21側重航空結構應用 |
六、核心應用領域與突破案例
| 應用場景 | 典型案例 | 技術特征 | 創新價值 |
| 飛機機身主承力框 | 中國C919客機（2023年量產） | 超塑成形/擴散連接（SPF/DB） | 減重20%，疲勞壽命＞10?循環 |
| 航天器對接機構 | 中國空間站機械臂（2023年擴展任務） | 精密鍛造+電子束焊接 | 裝配精度達0.02mm，壽命＞10萬次動作 |
| 艦載機起落架 | 殲-15B艦載機（2023年列裝） | 等溫鍛造+激光沖擊強化 | 抗沖擊載荷提升30%（GJB 5481標準） |
| 核反應堆壓力容器 | 中國“華龍一號”（2023年商運） | 熱等靜壓（HIP）+電子束焊接 | 抗中子輻照脆化溫度降低200℃ |
七、先進制造工藝進展
| 工藝類型 | 技術突破 | 實施機構 | 效益指標 |
| 激光增材制造（LMD） | 原位合金化（添加TiB?納米顆粒） | 西北有色金屬研究院 | 抗拉強度提升至1300MPa（2023驗證） |
| 熱機械處理（TMP） | 動態再結晶控制（應變速率0.1-1s?1） | 美國PCC集團 | 斷裂韌性提升35%（ASTM E399） |
| 電磁脈沖成形 | 高頻脈沖耦合局部加熱 | 哈爾濱工業大學 | 成形精度達±0.05mm（2023樣件） |
| 數字孿生加工 | 多物理場耦合仿真系統 | 中國航發商發 | 工藝開發周期縮短60% |
八、國內外產業化對比
| 對比維度 | 國內發展現狀 | 國際領先水平 | 差距分析 |
| 大尺寸鍛件 | Φ800mm（寶鈦集團） | Φ1500mm（美國ATI） | 鍛造裝備噸位不足（國內≤4萬噸） |
| 表面處理技術 | 微弧氧化膜厚30-50μm | 德國H?rtezentrum涂層 | 耐磨壽命低30% |
| 成本控制 | ￥900-1300/kg（2023） | $180-250/kg（國際市場） | 鉻（Cr）、鉬（Mo）原料進口依賴度高（＞80%） |
| 認證體系 | 國軍標/商飛標準覆蓋 | ASME III/NCA 3800 | 國際適航認證數據積累不足（＜5個機型） |
九、技術挑戰與前沿攻關
| 技術瓶頸 | 最新解決方案 | 研究機構 | 進展階段 |
| 氫脆敏感性 | 表面納米晶化+滲鎢處理（W層2-5μm） | 中科院金屬所 | 氫擴散系數降低至1×10?1? m2/s（2023專利） |
| 大尺寸組織均勻性 | 多向等溫鍛造+梯度熱處理 | 俄羅斯VSMPO | 晶粒度差≤1級（ASTM E112） |
| 復雜結構檢測 | 太赫茲三維成像技術 | 英國國家物理實驗室 | 缺陷識別精度Φ0.1mm（ISO 23208認證） |
| 綠色制造 | 氫化-脫氫（HDH）再生鈦粉應用 | 中國寶武集團 | 碳排放降低50%（2023中試線驗證） |
十、趨勢展望
高性能化：開發抗拉強度＞1500MPa的損傷容限型鈦合金（中國大飛機專項2030目標）
智能化生產：AI驅動的全流程工藝優化（參考空客數字孿生工廠）
極端制造技術：突破Φ2000mm級整體鍛造成形（中國大鍛件聯盟2025規劃）
循環經濟：建立鈦廢料閉環回收體系（歐盟CRMA法案支持）
數據來源：
《航空材料學報》2023年第4期“損傷容限鈦合金研究”
國際鈦協會（ITA）2023年技術年報
中國《航天材料工藝》2023年第6期“TC21合金應用進展”
（注：本文整合2023年最新科研成果與工程案例，聚焦TC21鈦鍛件在空天、核能領域的技術突破與產業化挑戰。）
|
|
|
|
 |
 |
