TA15合金是高鋁含量的近α型鈦合金(Ti-6A1-2Zr-1Mo-1V)，同時又含有β穩定元素Mo和V，所以兼具α型與α+β型鈦合金的優點，具有良好的綜合力學性能，如高強度、高韌性、良好的焊接性能、高溫性能與優異的工藝性能等［1-2］，可用于制造500℃以下長時間工作的航空航天部件和焊接承力零部件，如飛機隔框、壁板等，有廣闊的應用前景且市場需求很大，由于航空合金板材對產品質量及性能要求嚴格，生產技術難度大。

許多科技工作者研究了TA15合金的熱處理和變形行為，TA15合金的組織依賴于合金成分、變形量、變形速率、熱變形過程和熱處理等，而且冷卻速率會影響合金的α/β相組成和比例［3-4］。由于具有高鋁當量和較高的強度，TA15合金的加工過程有較大難度。本研究使用了兩種工藝路線生產TA15合金板材，研究了不同厚度鈦板的性能和組織演變。

1、試驗材料與方法

本研究將0級海綿鈦與中間合金混料均勻后壓制電極，使用真空自耗電弧爐(VAＲ)進行3次熔煉，制備的鑄錠成分為Ti-6.32Al-1.23Mo-1.47V-1.91Zr0.11O(質量分?jǐn)?shù)，%)。TA15合金鑄錠進行4火次鍛造，其中相變點以上鍛造2火(兩鐓兩拔，鍛造比1.6)，相變點以下鍛造2火。采用金相法測試得到板坯β相變點為995～1000℃。使用OLYMPUSGX71金相顯微鏡和INSTＲON5982電子試驗機分別測試板材的組織與性能。

2、試驗結果與討論

2.1TA15合金板的生產工藝設計

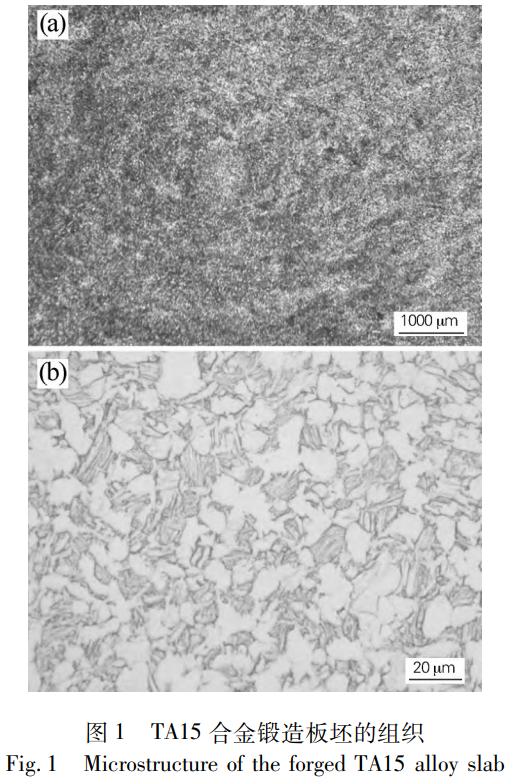

TA15合金鍛造后低倍組織為模糊晶，形成了雙態組織，由初生等軸α相+含片狀α相的轉變?chǔ)孪嘟M成，如圖1所示。TA15鈦合金板的生產工藝見表1。

為獲得較好的熱變形能力，一火軋制加熱溫度(990℃)接近β相區，軋程變形量較大有利于破碎內部組織。隨后的熱軋?jiān)讦?β相區進行，促進形成更細小均勻的組織，從而獲得良好性能。

表 1 TA15 鈦合金板的生產工藝

TA15合金為中高強度鈦合金，塑性低于TC4合金，在一火開坯軋制時，表面容易產生嚴重裂紋，造成材料修磨損耗增加，使得料率降低、生產成本增加。在TA15合金板坯上復合1mm純鈦層，利用純鈦塑性變形能力強的特點隔離TA15合金與軋輥和周圍冷環境相互作用，可有效改善一火開坯軋制過程中裂紋缺陷，并有效抑制表面溫降，進而減少表面裂紋、減少后續修磨量及材料損耗，達到降低生產成本的目的。

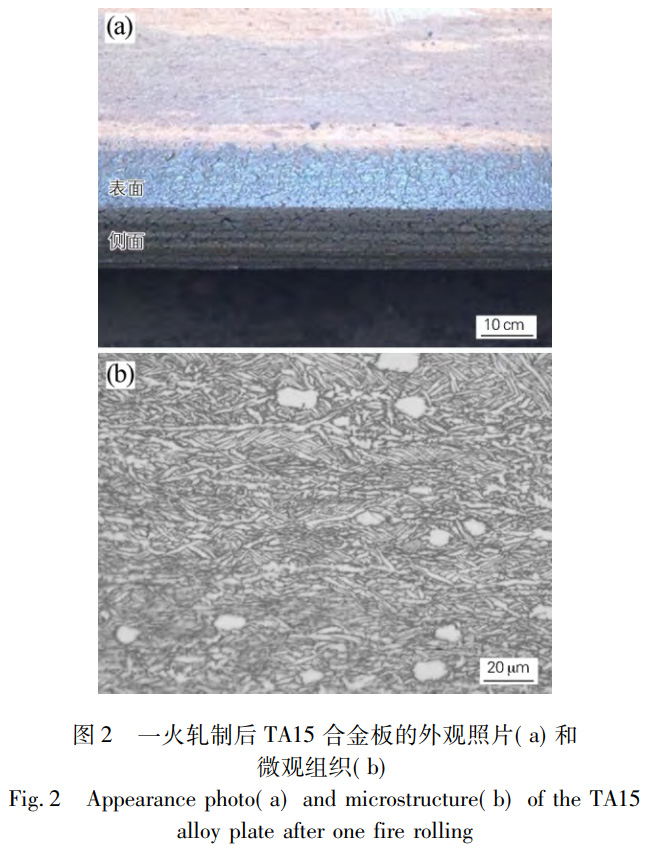

圖2是一火軋制后TA15鈦合金板外觀和微觀組織。如圖2(a)所示，TA15合金板坯一火軋制后，包覆后的表面整體上裂紋很少，但側面和表面邊部有較多明顯的小裂紋，這是由于側面沒有包覆、軋制減薄展寬后生成裂紋并顯露在表面，后續通過打磨拋光可去除。熱軋產生了形變和部分再結晶，鈦板的微觀組織以片狀和初生α相為主，還有部分條狀和晶界α相及轉變?chǔ)孪?見圖2(b))。

軋制生產一火TA15鈦合金板后，實施淬火和不淬火兩種工藝，生產更薄的鈦板，兩種工藝制備的鈦板力學性能見表2和表3。

表 2 未淬火制備的 TA15 鈦合金板力學性能

表 3 淬火后制備的 TA15 鈦合金板力學性能

2.2未淬火制備TA15合金板的組織

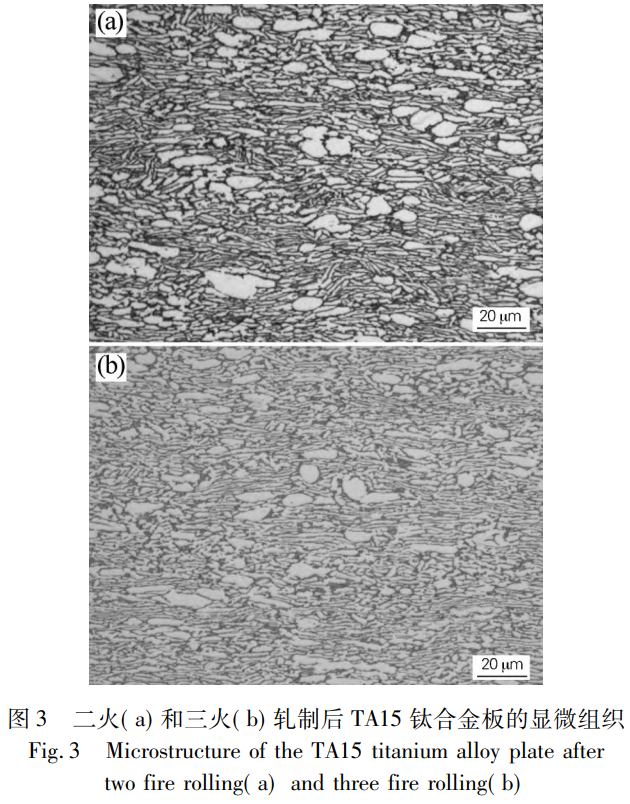

對一火軋制的TA15合金板，換向后進行二火軋制、隨后進行三火軋制，其微觀組織見圖3。二火和三火軋制過程中雖然有動態再結晶發生，但仍以明顯的變形組織為主，微觀形貌均為長條和初生等軸α相+含片狀α的轉變?chǔ)孪?，三火軋制的累積變形量更大，初生α相更少、形變更明顯(見圖3)。

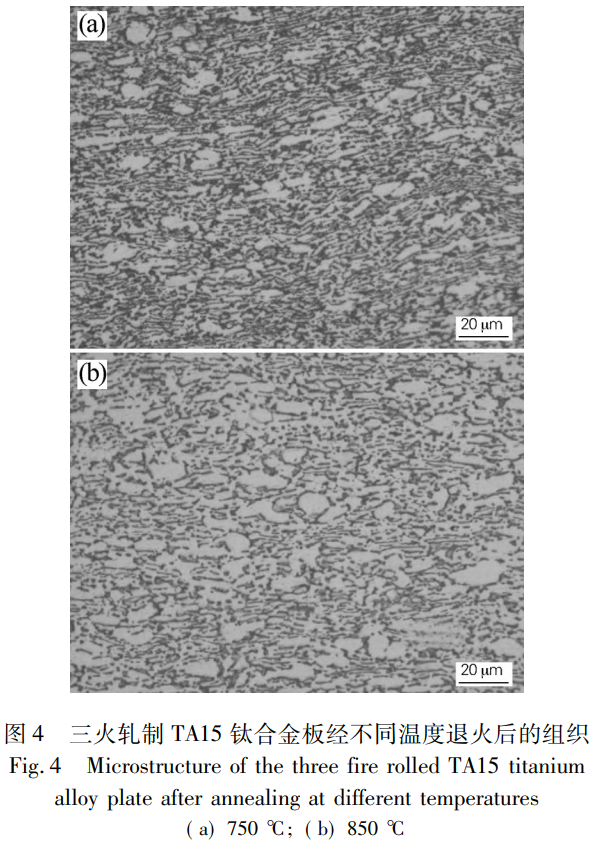

從表2可見，二火板和三火板的性能差異很小，相比一火鈦板，二火和三火鈦板屈服強度增加50～70MPa、抗拉強度增加130～150MPa，伸長率有所降低。750～850℃退火后，三火軋制鈦板均由等軸和長條α相+轉變?chǔ)孪嘟M成，如圖4所示。但隨著退火溫度升高，不僅發生了再結晶，相成分和比例也發生變化。退火溫度升高后，α晶粒逐漸長大，750℃退火后α晶粒較小，850℃退火后的晶粒更粗大一些，等軸α相含量增加而β相含量減少。等軸晶粒的增多使材料的延伸率提高［1］，塑性得到改善。

對三火軋制鈦板進行750～850℃退火后(保溫1h)測試力學性能，結果見表4。由表4可知，750℃退火后鈦板強度最高，隨著退火溫度升高，鈦板強度降低。低溫下屈強比較高，而850℃退火后的屈強比最低。3個退火溫度下的伸長率差異較小。

表 4 三火軋制 TA15 鈦合金板經不同溫度退火后的力學性能

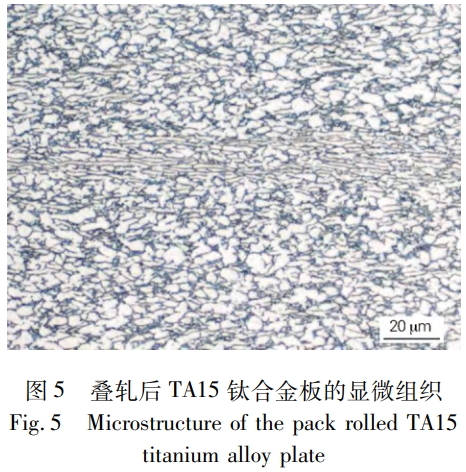

疊軋是將兩塊或多塊鈦板疊在一起進行熱軋(960℃加熱)，主要用于薄板的生產，可減少軋程、提高生產效率。三火TA15合金板疊軋后的組織(見圖5)包括拉長/等軸α相+晶間β相和轉變?chǔ)孪?，疊軋過程中鈦板發生了動態再結晶，形成了等軸晶粒。

TA15鈦合金疊軋板進行850℃退火，然后冷軋為厚1.5mm的薄板，再成品退火(820℃)后的微觀組織如圖6所示，由等軸狀α相、晶間轉變?chǔ)孪嗪蜕倭康那驙瞀孪嘟M成，組織細小均勻，原始β晶粒破碎充分，無連續、平直晶界α相。

成品退火處理后1.5mm厚TA15合金板的伸長率明顯提高，強度比熱軋態有明顯降低，強韌性匹配較好(見表2)。

2.3淬火處理對TA15合金板組織的影響

將一火軋制后的TA15合金板固溶處理后進行淬火，圖7是淬火處理后的截面組織和表面附近形貌。淬火后的TA15合金板組織為針狀馬氏體(見圖7(a))，由于高溫固溶處理，晶粒顯著粗化到300～500μm。鈦板表面有氧化層和污染層，平均深度約0.14mm，從截面組織可以看到鈦板表層有部分裂紋且為等軸細晶粒(見圖7(b))，這可能是由淬火應變引起的。對比表2和表3可知，淬火后鈦板抗拉強度升高了33～60MPa，屈服強度降低了74～94MPa，淬火處理提高了抗拉強度，同時伸長率明顯降低，且固溶淬火消除了變形組織，發生了再結晶軟化，合金的屈服強度和屈強比明顯降低。

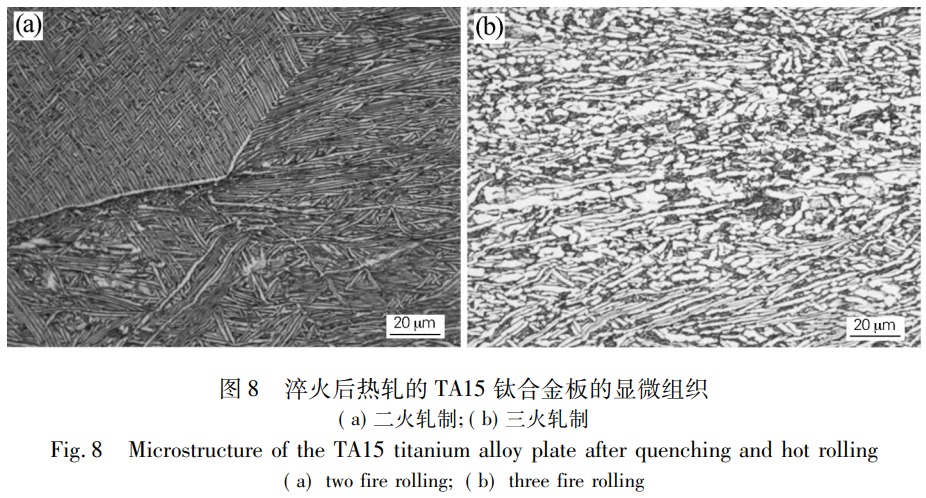

將淬火后的鈦板打磨拋光去除表面污染層和缺陷層，然后進行二火換向軋制，隨后進行三火軋制，組織形貌見圖8。二火熱軋形成網籃組織，包括片狀α相+晶界α相+晶間轉變?chǔ)孪?見圖8(a))。繼續進行三火熱軋，組織如圖8(b)所示，形成片層和長條狀α相+等軸α相+含α相的轉變?chǔ)孪嘟M織，片層狀組織減少，短棒狀和集束狀α相增多，有少量等軸α相形成，多次熱軋后組織明顯改善。

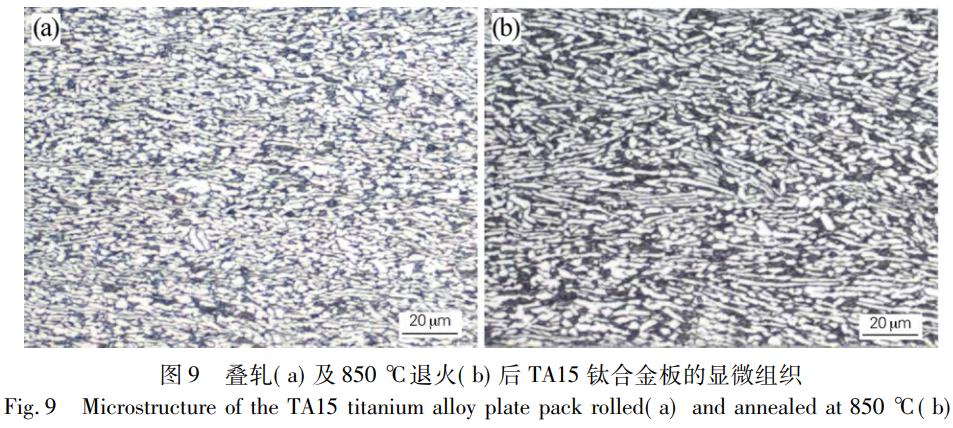

將三火熱軋的TA15合金板疊軋為2.5mm板材，微觀組織(見圖9(a))為等軸和拉長α相+晶間β相+含點狀α相的轉變?chǔ)孪唷／B軋后進行850℃退火，等軸和短棒狀α相及轉變?chǔ)孪嘣龆啵妶D9(b)。

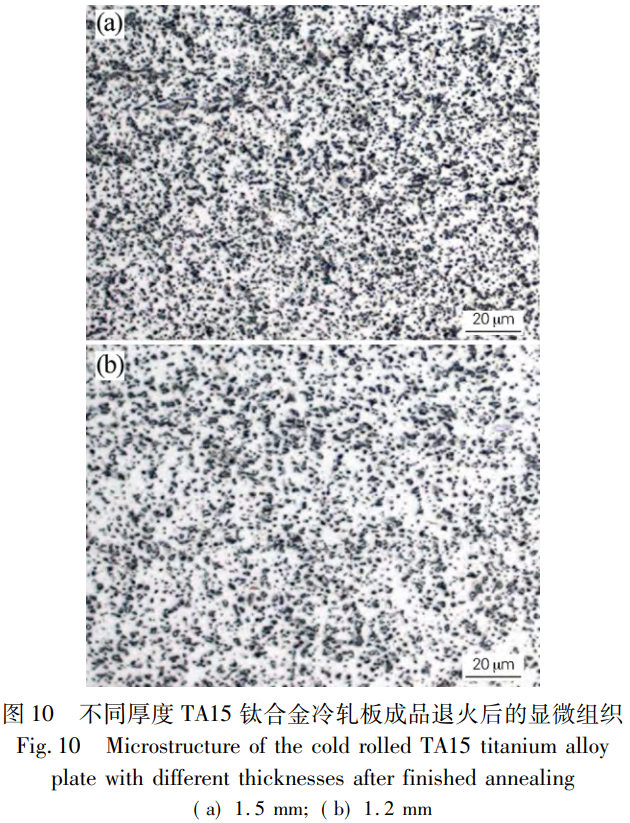

將疊軋后的TA15合金板繼續冷軋制備厚1.5mm和1.2mm板材，冷軋前對鈦板進行退火處理(850℃退火)，冷軋后進行成品退火(820℃)和酸洗處理。圖10是成品退火后1.5mm和1.2mm厚TA15鈦合金板的組織形貌，由等軸α相+晶間球狀β相組成，β相的球化效果較好，由于冷軋變形量更大，1.2mm厚板材的β相球化效果更好。

2.4分析和討論

TA15合金中元素含量高、強度較高而塑性較低，需要適宜的工藝參數匹配才能高效制備良好的產品。淬火與不淬火對成品板的性能和組織影響明顯，未淬火鈦板多次熱軋后對組織的破碎不充分，除了長條狀組織外，仍有一些初生等軸α相存在，經過疊軋和冷軋生產的1.5mm厚TA15合金板成品，雖然組織已經破碎和再結晶細化，但存在較多的不規則α相和轉變?chǔ)孪嗑Я?，因此?qiáng)度較高、塑性稍低。

β相區淬火處理主要是通過在β相變點以上10～40℃熱處理，然后再進行水淬快速冷卻，得到粗大針狀馬氏體組織，在后續加工和熱處理過程中發生破碎、原子擴散和再結晶等，能得到細小均勻的β相球化組織。TA15鈦合金板材淬火后形成基體為粗大晶粒的針狀組織，熱軋?jiān)斐傻男巫兒蛣?dòng)態再結晶使組織明顯細化，組織形態為片層/長條/等軸狀α相和轉變?chǔ)孪嘟M織，而經過冷軋及成品退火后，組織形態以細小的等軸α相和球狀β相為主，β相球化效果好。粗大晶粒的TA15合金變形過程中應適當提高變形溫度、降低應變速率，否則會造成變形局域化或微區缺陷［5］，不同的變形量和變形參數會影響淬火后鈦板的性能。

相應地，淬火態鈦板的屈服強度明顯降低，隨后生產的板材比同樣條件下未淬火的板材強度更低些，冷軋后的成品鈦板強度稍低但塑性更好。比較而言，淬火后的鈦板在隨后的變形中組織充分破碎和再結晶，形成了大量細小球化β相，合金的塑性更好、強度稍低些，強韌性匹配良好。表5是兩種工藝制備的1.5mm厚TA15合金成品板(820℃退火后空冷)在500℃的高溫力學性能對比，淬火后制備的鈦板抗拉強度和屈服強度稍低，伸長率更高。另外，在500℃進行了470MPa/50h持久性能測試，兩種工藝制備的鈦板均未發現裂紋。

表 5 TA15 鈦合金成品板的 500 ℃力學性能

3、結論

1)在α+β相區多次熱軋的TA15鈦合金板由長條變形和初生等軸α相+轉變?chǔ)孪嘟M成，冷軋并成品退火后1.5mm的薄板由等軸狀α相和轉變?chǔ)孪嘟M成(少量為球狀β相)，強度在1035MPa以上，伸長率在16.0%以上。

2)TA15合金一火軋制后淬火有利于制備強韌性匹配更好的薄板。TA15合金淬火后形成針狀馬氏體組織，隨后在α+β相區熱軋的板材產生顯著的組織細化和再結晶，冷軋并成品退火制備的1.5mm與1.2mm薄板組織由細小等軸α相和球化β相組成。相比未淬火，經淬火處理的成品鈦板強度稍低、塑性更高，強韌性匹配更好。

參考文獻:

［1］楊 光，吳懷遠，任宇航，等． 成形方式與方向?qū)?TA15 鈦合金顯微組織及超聲參量的影響［J］． 稀有金屬材料與工程，2021，50( 5) : 1760-1766．

Yang Guang，Wu Huaiyuan，Ｒen Yuhang，et al． Effect of forming method and direction on microstructure and ultrasonic parameters of TA15 titanium alloy［J］． Ｒare Metal Materials and Engineering，2021，50( 5) : 1760-1766．

［2］薛克敏，郭威威，時迎賓，等． TA15 鈦合金多向鍛壓組織和拉伸性能研究［J］． 稀有金屬材料與工程，2019，48( 10) : 3340-3345．

Xue Kemin，Guo Weiwei，Shi Yingbin，et al． Microstructure and tensile properties of multi-directional forging of TA15 titanium alloy［J］．Ｒare Metal Materials and Engineering，2019，48( 10) : 3340-3345．

［3］Zhu Shuai，Yang He，Guo Lianggang，et al． Effect of cooling rate on microstructure evolution during α/β heat treatment of TA15 titanium alloy［J］． Materials Characterization，2012，70: 101-110．

［4］張啟飛，金 淼，王皓宇，等． TA15 鈦合金兩相區熱變形過程中α→β動態相變行為及熱力學評價［J］． 中國有色金屬學報，2022，32( 11) : 3331-3340．

Zhang Qifei， Jin Miao， Wang Haoyu， et al． Behavior and thermodynamic evaluation of α → β dynamic transformation in TA15 titanium alloy during hot deformation in two-phase regions［J］． The Chinese Journal of Nonferrous Metals，2022，32( 11) : 3331-3340．

［5］楊克娜，徐 勇，董顯娟，等． TA15 鈦合金魏氏組織變形局域化行為研究［J］． 特種鑄造及有色技術，2018，38( 11) : 1174-1178．

Yang Kena，Xu Yong，Dong Xianjuan，et al． Deformation localization of TA15 titanium alloy with Widmanstatten microstructure［J］． Special Casting and Nonferrous Alloys，2018，38( 11) : 1174-1178．

［6］尹艷超，于冰冰． 650 ℃ 時效對 TA31 鈦合金組織與性能的影響［J］． 材料開發與應用，2020，35( 3) : 32-37，61．

Yin Yanchao， Yu Bingbing． Effect of low-temperature aging on microstructure and performance of TA31 titanium alloy ［J］． Development and Application of Materials，2020，35( 3) : 32-37，61．

（注，原文標題：不同工藝制備TA15合金板材的組織與性能）
