引言

航空發(fā)動(dòng)機(jī)性能的提高與新型高溫鈦合金和先進(jìn)結(jié)構(gòu)設(shè)計(jì)的協(xié)同應(yīng)用密不可分。我國(guó)從20 世紀(jì)90年代加快了新型高溫鈦合金材料的研究進(jìn)程，開展了550 ℃高溫鈦合金、600 ℃高溫鈦合金、阻燃鈦合金以及Ti-Al 系金屬間化合物合金等新材料的研制。在高溫鈦合金方面，國(guó)內(nèi)自主研發(fā)的第一代含稀土Nd 的550 ℃高溫鈦合金（ TA12） 和600 ℃高溫鈦合金（ Ti60） 具有優(yōu)異的熱強(qiáng)性能，但由于焊接技術(shù)方面的研究?jī)?chǔ)備不足，以及稀土相易在焊縫區(qū)域晶界處偏聚易造成接頭脆性斷裂等問題沒有得到有效解決，未在航空發(fā)動(dòng)機(jī)上獲得實(shí)際應(yīng)用。基于電子濃度理論，在適當(dāng)利用α2相強(qiáng)化和硅化物析出相強(qiáng)化的同時(shí)，以Ti-Al-Sn-Zr-Mo-Si 合金系為基礎(chǔ)加入Nb、Ta 元素，進(jìn)一步提高多元素復(fù)合固溶強(qiáng)化的效果，研發(fā)了第二代具有良好熱強(qiáng)性能、良好鍛造加工和焊接性能的550 ℃高溫鈦合金（ TA32） 和600 ℃ 高溫鈦合金（ TA29、TA33 ） 。TA29 和TA33 鈦合金在成分上差異較小，而性能水平存在的差異主要取決于工藝控制因素。在第二代600 ℃高溫鈦合金的基礎(chǔ)上，通過添加W 元素、提高Ta 元素含量，進(jìn)一步開發(fā)了650 ℃ 高溫鈦合金（ Ti65） ，使得固溶強(qiáng)化型高溫鈦合金的長(zhǎng)時(shí)使用溫度有望突破傳統(tǒng)的600 ℃“熱障”溫度。在阻燃鈦合金研究方面，研發(fā)了2 個(gè)耐溫級(jí)別的Ti-V-Cr 系阻燃鈦合金，分別是500 ℃ 長(zhǎng)期使用的TB12 阻燃鈦合金（ Ti40） 和550 ℃長(zhǎng)期使用的TF550 阻燃鈦合金。對(duì)TB12 和TF550 鈦合金的阻燃性能及綜合力學(xué)性能的研究表明，這兩個(gè)合金具有相近的阻燃性能，V 元素含量差異主要影響材料的熱強(qiáng)性能。在Ti-Al 系金屬間化合物合金研究方面，全面開展了（ α2 +O + B2） 三相Ti3Al 合金、O 相為基的Ti2AlNb 合金以及γ-TiAl 合金的研究，Ti-Al 系金屬間化合物合金長(zhǎng)時(shí)使用溫度達(dá)到650 ～ 800 ℃。

當(dāng)前，我國(guó)新型600 ℃高溫鈦合金、阻燃鈦合金和Ti-Al 系金屬間化合物合金等材料基本完成實(shí)驗(yàn)室階段的探索研究，逐步進(jìn)入工程化研究與應(yīng)用階段。鈦合金熱加工設(shè)備的升級(jí)換代，大型裝備的應(yīng)用，海綿鈦、中間合金質(zhì)量的提高，均有力促進(jìn)了新材料開發(fā)及制造技術(shù)研究。因此，重點(diǎn)介紹近十年來(lái)我國(guó)航空發(fā)動(dòng)機(jī)用600 ℃高溫鈦合金、阻燃鈦合金以及Ti-Al 系金屬間化合物合金在鑄錠、鍛件及典型零件等制造技術(shù)研究方面取得的最新進(jìn)展，并對(duì)進(jìn)一步的研究方向提出建議。

1、高溫鈦合金制造技術(shù)研究

1.1 新型高合金化合金鑄錠制備

真空自耗熔煉工藝是鈦合金鑄錠制備普遍采用的工藝，其主要工序包括電極塊制備、焊接和真空自耗2 ～ 4 次熔煉。除了真空自耗電弧熔煉爐，先進(jìn)配套設(shè)備的應(yīng)用在鈦合金優(yōu)質(zhì)鑄錠制備中也起到了關(guān)鍵作用，如自動(dòng)稱重和混布料系統(tǒng)、真空等離子焊箱等。新型600 ℃ 高溫鈦合金、阻燃鈦合金和Ti3Al 合金都已實(shí)現(xiàn)3 t 級(jí)工業(yè)鑄錠的制備，突破了高合金化鑄錠成分均勻性控制的關(guān)鍵技術(shù)。

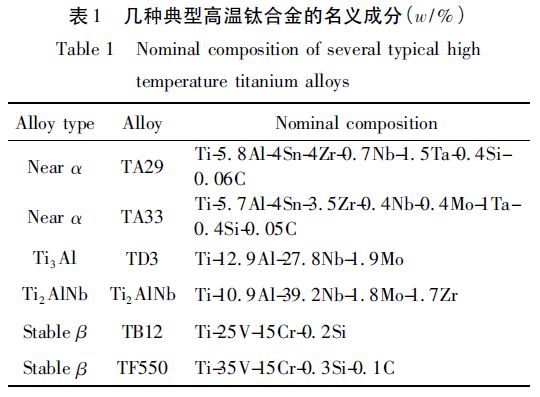

高合金化是新型高溫鈦合金和Ti-Al 系金屬間化合物合金的顯著特點(diǎn)，幾種典型高溫鈦合金的名義成分如表1 所示。從表1 可見，TA29、TA33 鈦合金的合金化元素總量分別接近17% 和16%，TD3、Ti2AlNb 合金的合金化元素總量分別接近43% 和54%，且合金化元素熔點(diǎn)、密度差異均較大，因此這些新材料鑄錠制備難度顯著高于普通的TC4、TC11 等鈦合金。高熔點(diǎn)元素（ 如Ta、Nb、Mo 等） 一般以Al-X、Ti-X 或Al-X-Y 三元中間合金的形式加入。對(duì)于高溫鈦合金，其原料中海綿鈦占比超過80%，海綿鈦能夠很好地將中間合金粘結(jié)，電極塊強(qiáng)度基本有所保障。但對(duì)于Ti3Al 合金，其原料中海綿鈦占比不到60%，Ti2AlNb 合金原料中海綿鈦占比更低，電極塊強(qiáng)度控制問題非常突出，工藝不恰當(dāng)就會(huì)造成電極塊開裂，或電極塊強(qiáng)度偏低，在搬運(yùn)、焊接和熔煉時(shí)發(fā)生掉塊，影響鑄錠成分控制。

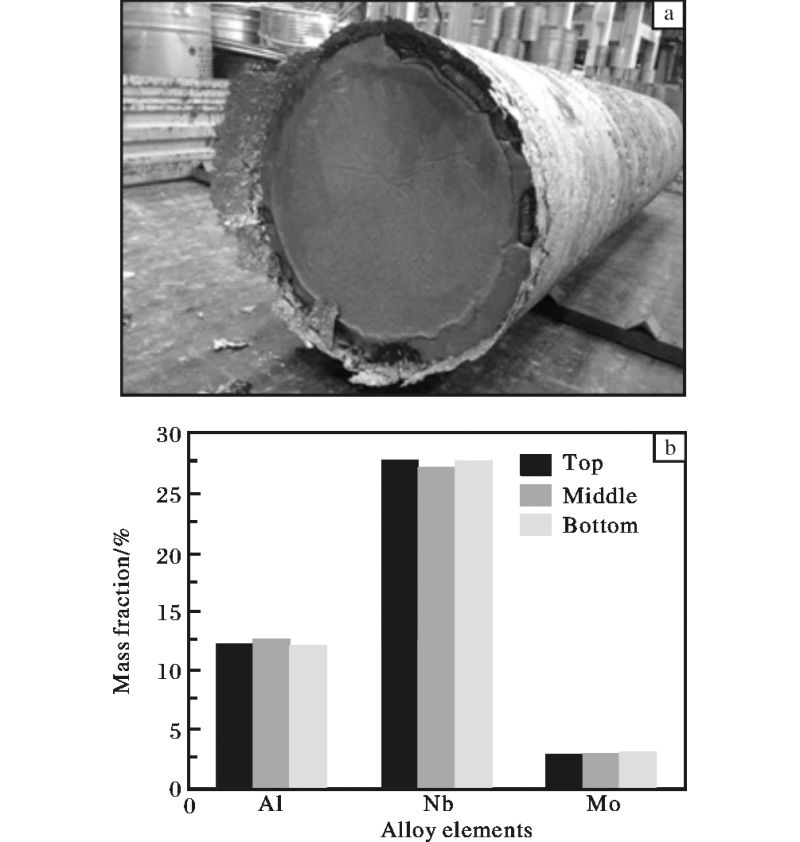

目前的解決方法主要是優(yōu)選中間合金和優(yōu)化混布料工藝。圖1 為北京航空材料研究院采用真空自耗熔煉工藝制備的TD3 鈦合金3 t 鑄錠（圖片600 mm） 照片及鑄錠頭、中、尾外圓周取樣的成分分析結(jié)果，可見合金元素Al、Nb、Mo 分布均比較均勻。

圖1 TD3 鈦合金鑄錠( 600 mm) 照片及化學(xué)成分

Fig. 1 Photo of 600 mm TD3 titanium alloy ingot( a)and chemical composition( b)

與上述高溫鈦合金不同，Ti-V-Cr 系阻燃鈦合金不含Al 元素，且合金元素的質(zhì)量分?jǐn)?shù)超過40%，同樣存在原料中海綿鈦占比少的問題，V、Cr 元素的加入方式非常關(guān)鍵。在認(rèn)識(shí)阻燃合金化原理的基礎(chǔ)上，通過在合金元素加入方式以及電極結(jié)構(gòu)上的創(chuàng)新，實(shí)現(xiàn)了TB12 和TF550 鈦合金3 t 級(jí)工業(yè)鑄錠（ 圖片620 mm） 的制備，從根本上解決了Ti-V-Cr 系阻燃鈦合金工業(yè)鑄錠V、Cr 元素偏析問題，對(duì)鍛件質(zhì)量提升起到了至關(guān)重要的作用。

1.2 低工藝塑性合金的擠壓開坯

擠壓變形是在三向壓應(yīng)力作用下完成的，裂紋不易形成和擴(kuò)展，非常適合低工藝塑性合金鑄錠的開坯和棒材制造。長(zhǎng)期以來(lái)，我國(guó)鈦合金擠壓技術(shù)主要應(yīng)用于管材和筒體結(jié)構(gòu)件的制備，近些年也開展了鈦合金型材的擠壓制備，但擠壓技術(shù)沒有在鈦合金工業(yè)級(jí)鑄錠開坯中應(yīng)用。造成這種局面有2 方面的原因： 一方面，國(guó)內(nèi)鈦合金加工企業(yè)缺乏大型的擠壓設(shè)備； 另一方面，普通高溫鈦合金、高強(qiáng)鈦合金通過液壓機(jī)、快鍛機(jī)進(jìn)行鑄錠開坯、棒材鍛造能夠滿足研制與批量生產(chǎn)的需求。然而，新型高溫鈦合金及Ti-Al 系金屬間化合物合金都一定程度上存在鑄造組織狀態(tài)下工藝塑性低的問題，其中，對(duì)擠壓開坯技術(shù)依賴性較強(qiáng)的2 類材料分別是阻燃鈦合金和變形TiAl 合金，而擠壓技術(shù)的應(yīng)用則為這2 類合金棒材的制備提供了一條重要的工藝途徑，尤其是大型擠壓設(shè)備的建造，可以解決阻燃鈦合金工業(yè)鑄錠開坯的難題。

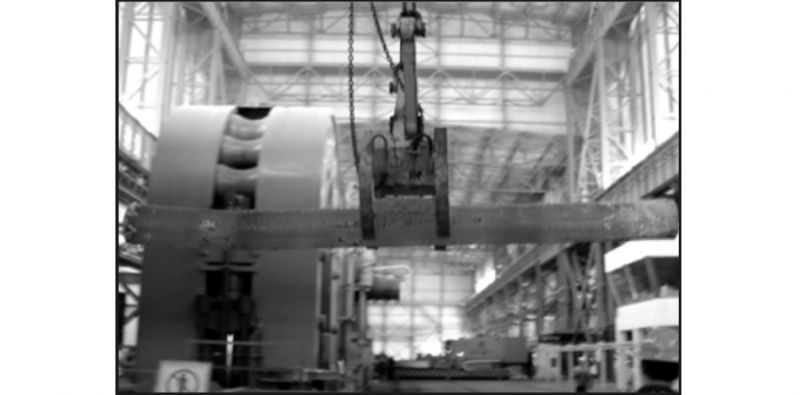

 Ti-V-Cr 系阻燃鈦合金的顯著特點(diǎn)是鑄造組織狀態(tài)下工藝塑性非常低，基本不能實(shí)現(xiàn)無(wú)約束條件下自由鍛造。2009—2010 年，北京航空材料研究院與北方重工合作，在360MN 擠壓機(jī)上實(shí)現(xiàn)了TB12 和TF550 鈦合金多個(gè)3 t 級(jí)鑄錠的包套擠壓開坯。圖2為圖片620 mm TB12 鈦合金鑄錠經(jīng)包套擠壓開坯后獲得的帶包套的擠壓棒材（ 擠壓比約為4） 。擠壓開坯不僅解決了阻燃鈦合金工業(yè)鑄錠拔長(zhǎng)變形的難題，同時(shí)也提高了阻燃鈦合金的工藝塑性。圖3 為TF550 鈦合金鑄態(tài)和擠壓態(tài)2 種初始組織狀態(tài)的熱加工圖。從圖3 可以看出，無(wú)論是鑄態(tài)組織還是擠壓態(tài)組織，熱加工圖中呈現(xiàn)的失穩(wěn)區(qū)域均分布于高應(yīng)變速率區(qū)域，并且明顯分為2 個(gè)部分。結(jié)合顯微組織和碳化物形態(tài)分析，可以判定1 050 ℃以上的變形失穩(wěn)主要緣于碳化物溶解帶來(lái)的脆性，而1 050 ℃以下的變形失穩(wěn)主要緣于局部塑性流動(dòng)引起的劇烈剪切變形所導(dǎo)致的開裂。與鑄態(tài)組織相比，擠壓態(tài)組織的局部塑性流動(dòng)失穩(wěn)區(qū)域明顯縮小，關(guān)鍵熱加工區(qū)域窗口擴(kuò)大，有利于擠壓棒材的進(jìn)一步鍛造加工。實(shí)際鍛造中也發(fā)現(xiàn)經(jīng)過擠壓開坯后，棒材的工藝塑性明顯改善，不用包套即可直接在快鍛機(jī)上完成鐓粗和拔長(zhǎng)變形。

圖2 TB12 阻燃鈦合金擠壓棒材照片

Fig. 2 Photo of extruded TB12 fireproof titanium alloy bar

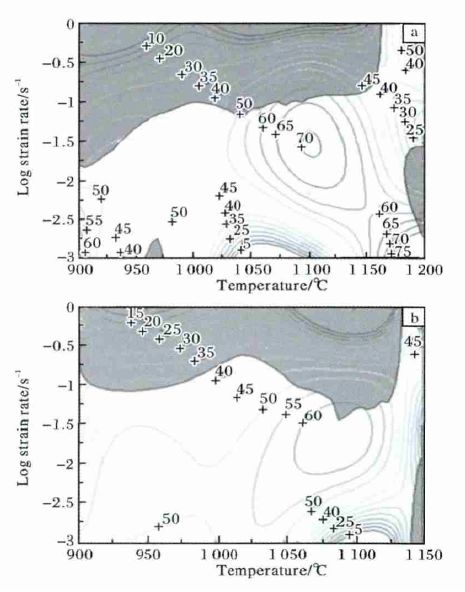

圖3 TF550 阻燃鈦合金的熱加工圖( ε = 0. 4)

Fig. 3 Processing maps of TF550 fireproof titanium alloy( ε = 0. 4) : ( a) as-cast; ( b) as-extruded

變形TiAl 合金800 ℃拉伸強(qiáng)度可達(dá)600 MPa 以上，比強(qiáng)度顯著高于鎳基高溫合金。作為壓氣機(jī)葉片應(yīng)用能夠極大地降低盤和軸的負(fù)荷，這對(duì)發(fā)動(dòng)機(jī)設(shè)計(jì)有極大的吸引力。然而，鍛造TiAl 合金的研究一直受困于材料自身非常低的工藝塑性，技術(shù)難度大，研究進(jìn)展緩慢。北京航空材料研究院采用包套擠壓工藝和復(fù)合隔熱技術(shù)，實(shí)現(xiàn)了圖片220 mm TiAl 合金鑄錠的開坯，以及矩形截面和圓形截面棒材的二次擠壓。同時(shí)，嘗試開展了TiAl 合金單次大擠壓比棒材制備工藝的研究，制備出60 mm × 2 500 mmTiAl 合金擠壓棒材，擠壓比達(dá)到10 以上，擠壓棒材的組織得到充分細(xì)化，如圖4 所示。

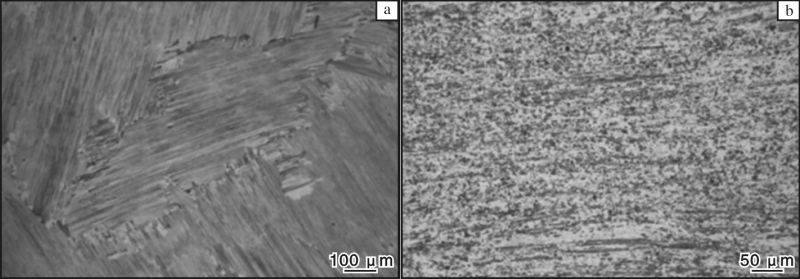

圖4 TiAl 合金鑄錠和擠壓棒材的顯微組織

Fig. 4 Microstructures of TiAl alloy ingot and extruded bar: ( a) as-cast; ( b) as-extruded

1.3 整體葉盤鍛件研制與組織性能控制

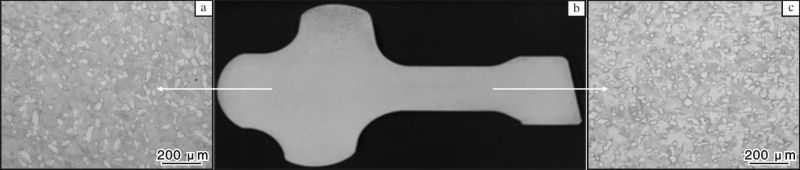

輕量化、整體化是航空發(fā)動(dòng)機(jī)部件的重要發(fā)展方向，先進(jìn)航空發(fā)動(dòng)機(jī)轉(zhuǎn)動(dòng)部件普遍采用了整體葉盤結(jié)構(gòu)。TC4、TC17、Ti6242 和600 ℃ 高溫鈦合金的整體葉盤研制與應(yīng)用研究均取得了快速發(fā)展。高溫鈦合金整體葉盤鍛件大多采用熱模鍛或者近等溫模鍛成形，由于鍛件的對(duì)稱性比較好，若單純從鍛件成形角度考慮，完整充型難度不大，但是考慮到整體葉盤服役條件下對(duì)不同部位溫度和載荷要求的差異，對(duì)于均質(zhì)整體葉盤，實(shí)現(xiàn)關(guān)鍵性能的合理匹配是最主要的技術(shù)難點(diǎn)，涉及到鍛件微觀組織類型選擇以及組織參數(shù)控制。600 ℃ 高溫鈦合金作為一種近α 型鈦合金，室溫拉伸塑性，特別是試樣熱暴露后的塑性（ 稱為熱穩(wěn)定性） 與高溫蠕變性能之間的矛盾一直是比較突出的問題，單體盤和葉片可以通過采用不同的組織類型分別控制，例如葉片采用雙態(tài)組織以獲得良好的熱穩(wěn)定性能和高周疲勞性能；盤采用β 鍛的網(wǎng)籃組織以獲得高的蠕變性能和損傷容限性能。目前，600 ℃高溫鈦合金主要采用α + β兩相區(qū)近等溫模鍛工藝制造整體葉盤鍛件，通過固溶和時(shí)效處理控制等軸初生α 相的體積分?jǐn)?shù)在10%～ 30%之間，控制β 轉(zhuǎn)變組織中次生α 相的分布，以及更微觀尺度的α2相、硅化物相的析出和分布，實(shí)現(xiàn)整體葉盤鍛件熱穩(wěn)定性和蠕變性能的良好匹配。圖5 為TA29 鈦合金圖片660 mm 整體葉盤及徑向截面的低倍組織。從圖5 可見，低倍組織為均勻模糊晶形態(tài)，是α + β 兩相區(qū)鍛造均勻變形的典型形貌。

圖5 TA29 鈦合金整體葉盤鍛件徑向低倍組織和顯微組織

Fig. 5 Ｒadial section macrostructure( b) and microstructures( a，c) of TA29 titanium alloy blisk die forging

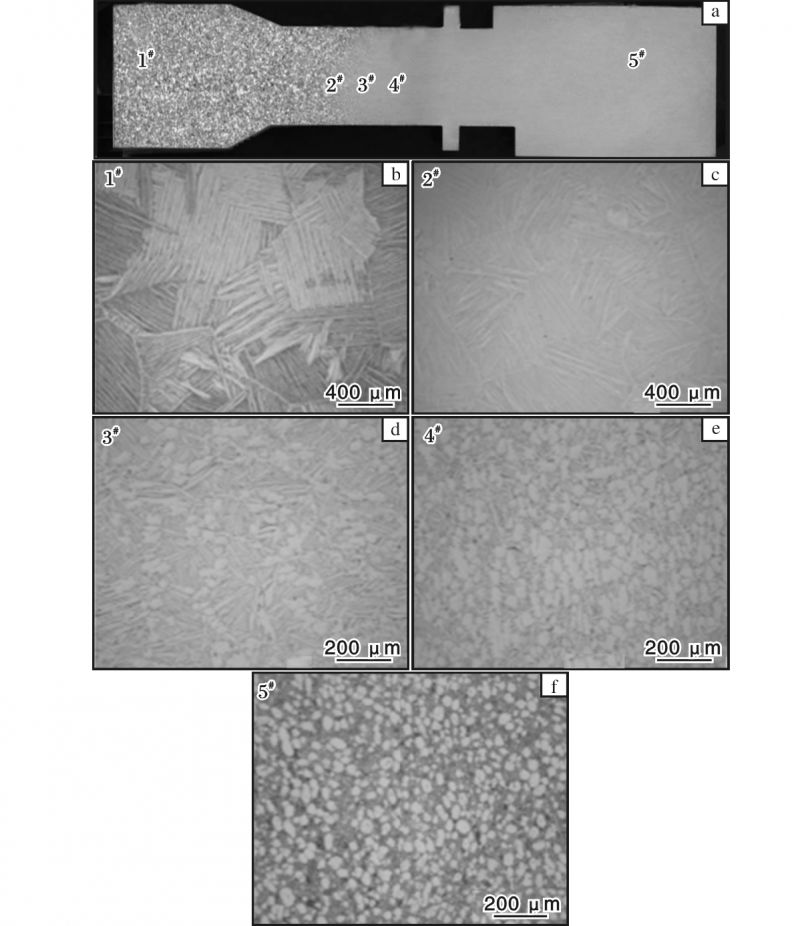

鈦合金盤和葉片一體化制造在組織性能控制上做了一種工藝上的妥協(xié)，為了能夠充分發(fā)揮高溫鈦合金各種微觀組織形態(tài)或合金最優(yōu)勢(shì)的性能，近些年嘗試開展了雙合金整體葉盤以及雙性能整體葉盤的研制工作，主要包括： ①線性摩擦焊工藝，理論上可以實(shí)現(xiàn)雙合金或是同一合金雙組織整體葉盤的連接，國(guó)內(nèi)外的研究工作主要集中于線性摩擦焊工藝和接頭組織性能的研究； ②真空電子束焊接+ 近等溫鍛造+ 熱處理強(qiáng)化界面的復(fù)合工藝，西北工業(yè)大學(xué)采用這種工藝開展了Ti3Al /TC4、Ti3Al /TC11、Ti2AlNb /TC11、Ti2AlNb /Ti60雙合金盤研制的基礎(chǔ)研究和組織性能評(píng)估； ③分區(qū)控溫鍛造和分區(qū)控溫?zé)崽幚砉に?，理論上能夠?qū)⒄w葉盤鍛件中葉片與盤體控制為不同的組織類型，以更好地滿足整體葉盤不同部位實(shí)際服役條件的要求。圖6為TA29 鈦合金圖片650 mm 整體葉盤鍛件經(jīng)分區(qū)控溫?zé)崽幚砗蟮膹较蚪孛娴捅督M織及典型區(qū)域的顯微組織。

圖6 TA29 鈦合金雙性能整體葉盤鍛件徑向截面低倍組織和顯微組織

Fig. 6 Ｒadial section macrostructure( a) and microstructures( b ～f) of TA29 titanium alloy dual-property blisk die forging

從圖6 可見，整體葉盤試驗(yàn)件盤體為β 熱處理組織，葉片部位為α + β 兩相區(qū)熱處理組織。此外，通過工藝控制，也可將整體葉盤的葉片和盤體分別制備成不同初生α 相含量的雙態(tài)組織。

1.4 整環(huán)和半環(huán)鍛件研制

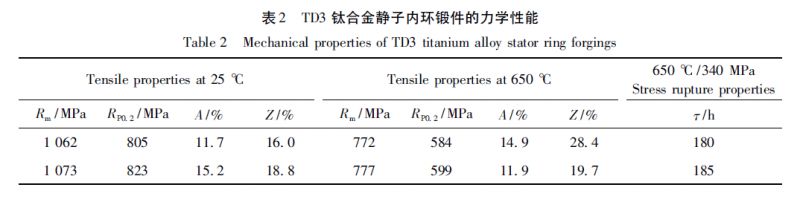

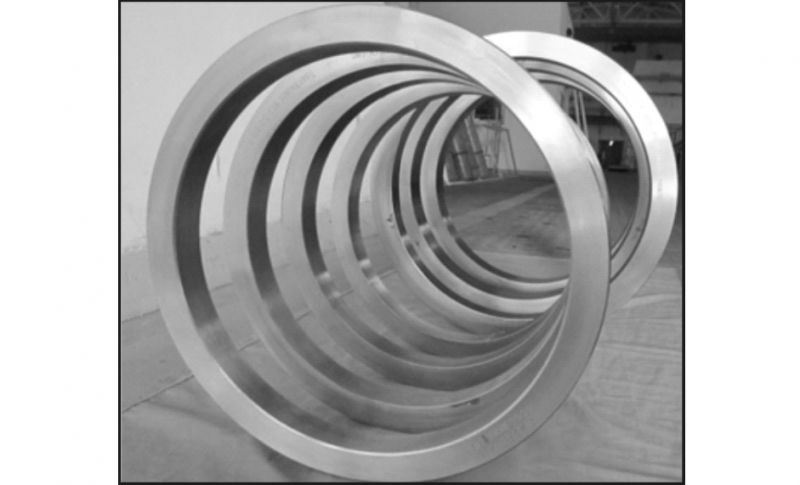

以機(jī)匣、內(nèi)環(huán)、安裝邊等為代表的環(huán)形件結(jié)構(gòu)也是航空發(fā)動(dòng)機(jī)中比較重要的結(jié)構(gòu)形式，環(huán)鍛件通常采用軋制工藝制造，主要工序?yàn)榘舨呐髁乡叴?、沖孔、擴(kuò)孔和最終的軋制成形。通常，坯料沖孔后得到的環(huán)坯進(jìn)一步擴(kuò)孔和最終的軋制成形都是在擴(kuò)孔機(jī)上完成的。高溫鈦合金以及Ti3Al、Ti2AlNb 合金環(huán)鍛件制備都能夠采用這種工藝路線，在環(huán)鍛件制備的4 個(gè)工序過程中，坯料的加熱溫度、擴(kuò)孔和最終軋制成形的變形量控制決定了環(huán)鍛件的組織類型，通過固溶、時(shí)效處理可以進(jìn)一步調(diào)控環(huán)鍛件的微觀組織，獲得所需的力學(xué)性能。圖7 和表2 分別為TD3 鈦合金靜子內(nèi)環(huán)鍛件及其力學(xué)性能。可見，TD3 鈦合金靜子內(nèi)環(huán)鍛件的室溫和650 ℃力學(xué)性能均比較好。

圖7 TD3 鈦合金靜子內(nèi)環(huán)鍛件照片

Fig. 7 Photo of TD3 titanium alloy stator ring forgings

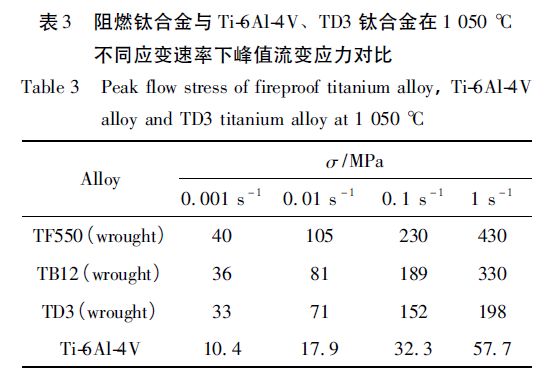

相近變形條件下，TB12 和TF550 阻燃鈦合金的變形抗力顯著高于普通鈦合金，甚至也高于Ti-Al 系金屬間化合物合金，如表3 所示?？梢?，阻燃鈦合金環(huán)鍛件制備難度非常大。在成形外徑為730 mm、高度為300 mm 的TB12 鈦合金大型機(jī)匣環(huán)鍛件時(shí)，遇到的最大問題就是擴(kuò)孔機(jī)噸位不足，坯料沖孔后得到的環(huán)坯徑向截面厚度仍較大，不能在擴(kuò)孔機(jī)上直接進(jìn)行擴(kuò)孔，只能采用變形條件比較差的馬架擴(kuò)孔工藝將環(huán)坯的徑向截面尺寸先進(jìn)行減薄，然后再在擴(kuò)孔機(jī)上完成環(huán)鍛件的軋制成形，圖8a 為TB12鈦合金軋制成形的機(jī)匣環(huán)鍛件。

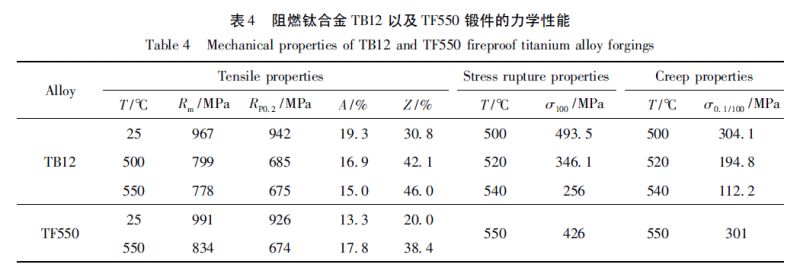

TB12 鈦合金環(huán)鍛件制備中，馬架擴(kuò)孔的變形火次、各火次的變形量分配、坯料的加熱溫度、后續(xù)在擴(kuò)孔機(jī)上成形軋制的變形量分配都是非常關(guān)鍵的工藝參數(shù)。TF550 鈦合金的變形抗力更大，工藝塑性比TB12 鈦合金略差，馬架擴(kuò)孔和軋環(huán)成形難度更大，制備機(jī)匣鍛件則采用了熱模鍛工藝，圖8b 為用TF550 鈦合金50 mm 厚板經(jīng)熱模鍛制成的半環(huán)機(jī)匣鍛件。表4 為TB12 鈦合金環(huán)鍛件及TF550 鈦合金半環(huán)模鍛件的力學(xué)性能。

從表4 可見，TF550 鈦合金鍛件的高溫持久和蠕變性能顯著優(yōu)于TB12 鈦合金。

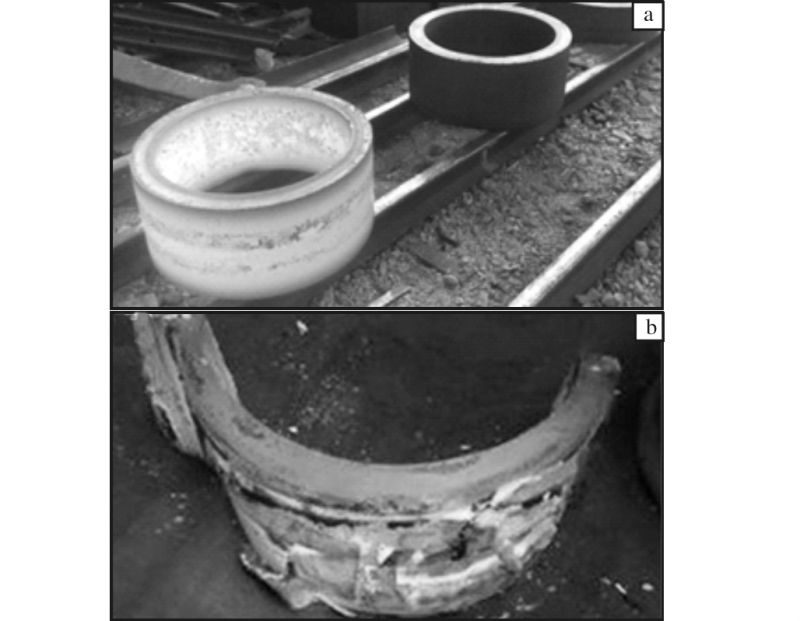

圖8 阻燃鈦合金機(jī)匣鍛件照片

Fig. 8 Photos of fireproof titanium alloy compressor case forgings:( a) TB12 titanium alloy; ( b) TF550 titanium alloy

1. 5 典型零件加工技術(shù)

由于高溫鈦合金具有導(dǎo)熱差、硬度高、粘刀等特性，造成了這種材料車削、銑削和鉆削加工的難度比鋼要大很多，整體葉盤、機(jī)匣等零件的結(jié)構(gòu)復(fù)雜性與材料特性的耦合結(jié)果更增加了零件加工的難度。通過技術(shù)攻關(guān)，在阻燃鈦合金機(jī)匣、600 ℃ 高溫鈦合金整體葉盤、Ti3Al 合金靜子內(nèi)環(huán)及TiAl 合金葉片等零件的加工技術(shù)方面取得了重要進(jìn)展。

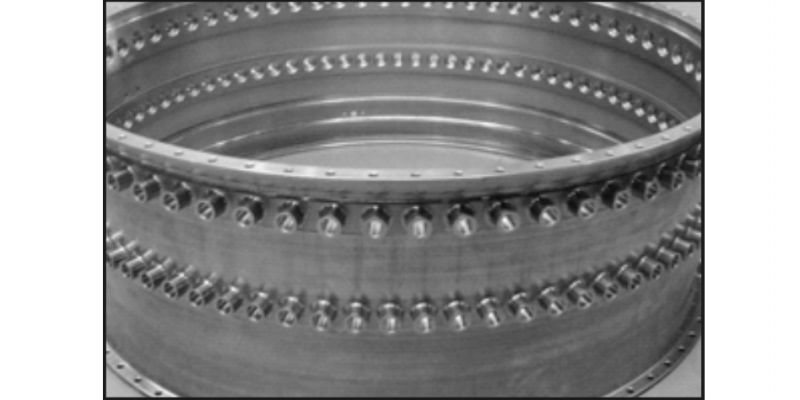

圖9 TB12 阻燃鈦合金機(jī)匣零件照片

Fig. 9 Photo of TB12 fireproof titanium alloy compressor case

以TB12 阻燃鈦合金機(jī)匣零件（ 圖9） 為例，該零件屬于薄壁類環(huán)形件，機(jī)匣外型面有帶孔的圓柱凸臺(tái)，為異形結(jié)構(gòu)，在粗車和粗銑時(shí)需要盡量多去余量，提高加工效率，同時(shí)還必須保證零件足夠的剛性； TB12鈦合金的機(jī)械加工性能較差，切削和銑削加工表面硬化現(xiàn)象比較嚴(yán)重，需要大的切削加工力，大切削力加工與剛性保證需求也是一對(duì)矛盾，在制定機(jī)匣零件加工工藝時(shí)這些方面都是重點(diǎn)考慮的。

2、未來(lái)需要重點(diǎn)關(guān)注的幾個(gè)問題

2.1 含W元素的高溫鈦合金鑄錠制備

從合金化的角度，應(yīng)重視高熔點(diǎn)元素的加入方式和中間合金的質(zhì)量。新型高溫鈦合金及Ti-Al 系金屬間化合物合金的合金化程度較高，且含有Nb、Ta、W 等高熔點(diǎn)元素，高熔點(diǎn)夾雜是需要嚴(yán)格控制的冶金缺陷，尤其對(duì)于熔點(diǎn)超過3 400 ℃的W 元素，更應(yīng)引起重視。目前國(guó)內(nèi)針對(duì)航空發(fā)動(dòng)機(jī)長(zhǎng)期使用正在開展研究的含W 高溫鈦合金主要有TC25G 和Ti65 鈦合金，同時(shí)針對(duì)航天產(chǎn)品高溫短時(shí)應(yīng)用的含W 鈦合金一些專利中也有所報(bào)道，解決好W 元素的添加問題，對(duì)于進(jìn)一步提升高溫鈦合金的熱強(qiáng)性能，突破600 ℃“熱障”溫度具有重要意義。

2.2 高溫鈦合金鑄錠的純凈化制備制備

高純凈鈦合金鑄錠也是重要的發(fā)展方向。應(yīng)重視高溫鈦合金中Fe、O 等雜質(zhì)元素含量的控制問題，尤其針對(duì)整體葉盤、離心葉輪等轉(zhuǎn)動(dòng)部件應(yīng)用的高溫鈦合金材料應(yīng)嚴(yán)格控制Fe元素含量。

2. 3 大規(guī)格棒材組織的精細(xì)化控制

新型高溫鈦合金典型件制備用棒材的技術(shù)要求與鍛件的技術(shù)要求基本相當(dāng)，以保證大規(guī)格棒材可以直接用于鍛件制坯，而不需要進(jìn)一步改鍛。目前對(duì)鈦合金棒材的組織控制主要是對(duì)組織類型提出要求，沒有細(xì)致到對(duì)宏觀和微觀織構(gòu)的控制，往往大規(guī)格棒材中α晶團(tuán)的明顯取向會(huì)遺傳到鍛件中。近α 型高溫鈦合金的保載疲勞敏感性與微織構(gòu)有較強(qiáng)的關(guān)聯(lián)，因此對(duì)于整體葉盤鍛件用高溫鈦合金大規(guī)格棒材在制備工藝控制上應(yīng)體現(xiàn)出對(duì)宏觀和微觀織構(gòu)的控制措施。

2.4 大規(guī)格棒材擠壓

隨著我國(guó)大型擠壓設(shè)備配套工裝的完善和應(yīng)用技術(shù)的提升，阻燃鈦合金工業(yè)鑄錠包套擠壓開坯工藝仍有優(yōu)化的空間。前期研究工作中，為配合大規(guī)格擠壓筒所采用的厚壁包套結(jié)構(gòu)可以優(yōu)化成薄壁包套結(jié)構(gòu)，也可嘗試無(wú)包套擠壓開坯技術(shù)，進(jìn)一步提高擠壓開坯的工藝可控性，提高擠壓棒材質(zhì)量并降低擠壓成本。

2.5 低殘余應(yīng)力的大型鍛件制備技術(shù)

鍛件殘余應(yīng)力水平低，對(duì)保證大型復(fù)雜零件完整性加工和變形控制非常有意義，對(duì)轉(zhuǎn)動(dòng)件的長(zhǎng)壽命服役也很關(guān)鍵。在高溫鈦合金及Ti-Al 系金屬間化合物合金大型鍛件制備技術(shù)研究中，重點(diǎn)開展了微觀組織與力學(xué)性能的關(guān)系以及工藝控制研究，而對(duì)鍛件的低殘余應(yīng)力制坯和成形技術(shù)也需要給予充分重視，逐步建立和完善鍛件殘余應(yīng)力監(jiān)控手段和技術(shù)。

2.6 雙性能和雙合金整體葉盤的過渡區(qū)控制

采用分區(qū)控溫?zé)崽幚砘蚍謪^(qū)控溫鍛造制備雙性能整體葉盤在工藝上是能夠?qū)崿F(xiàn)的，但具體到雙性能整體葉盤鍛件綜合性能的控制還有很多細(xì)節(jié)需要關(guān)注，例如2 種組織類型的選擇，過渡區(qū)設(shè)計(jì)在哪個(gè)部位，過渡區(qū)部位的精確按需控制，過渡區(qū)組織對(duì)性能的影響等。雙合金整體葉盤制造過程同樣也面臨上述問題。

2.7 Ti-Al 系金屬間化合物合金鍛件強(qiáng)韌化

Ti-Al 系金屬間化合物合金復(fù)雜的相變過程為鍛件組織性能調(diào)控提供了空間，需加強(qiáng)Ti3Al、Ti2AlNb合金大型結(jié)構(gòu)件強(qiáng)韌化熱機(jī)械處理技術(shù)研究。

3、結(jié)語(yǔ)

近十年來(lái)，先進(jìn)高溫鈦合金和Ti-Al 系金屬間化合物合金材料與制備技術(shù)得到快速發(fā)展。突破了高合金化600 ℃高溫鈦合金、Ti-V-Cr 系阻燃鈦合金和Ti3Al 合金等3 t 級(jí)工業(yè)鑄錠的均勻化制備，阻燃鈦合金3 t 級(jí)鑄錠包套擠壓開坯，TiAl 合金擠壓棒材制備，600 ℃高溫鈦合金整體葉盤、阻燃鈦合金機(jī)匣的鍛件制備及其零件加工等制造技術(shù)。這些關(guān)鍵技術(shù)的突破，標(biāo)志著我國(guó)航空發(fā)動(dòng)機(jī)用高溫鈦合金及Ti-Al 系金屬間化合物合金等關(guān)鍵材料已經(jīng)基本完成由實(shí)驗(yàn)室研究階段向工程化應(yīng)用研究階段的跨越。

未來(lái)針對(duì)航空發(fā)動(dòng)機(jī)典型應(yīng)用，需要進(jìn)一步大力開展制造技術(shù)的創(chuàng)新優(yōu)化研究和工藝穩(wěn)定性控制技術(shù)研究，提升我國(guó)新型高溫鈦合金及Ti-Al 系金屬間化合物合金的應(yīng)用技術(shù)水平，滿足和推動(dòng)高性能航空發(fā)動(dòng)機(jī)技術(shù)發(fā)展。
